PAR/Quantum-Meter Licht Messgeräte
Apogee MQ-100 Quantum-Meter

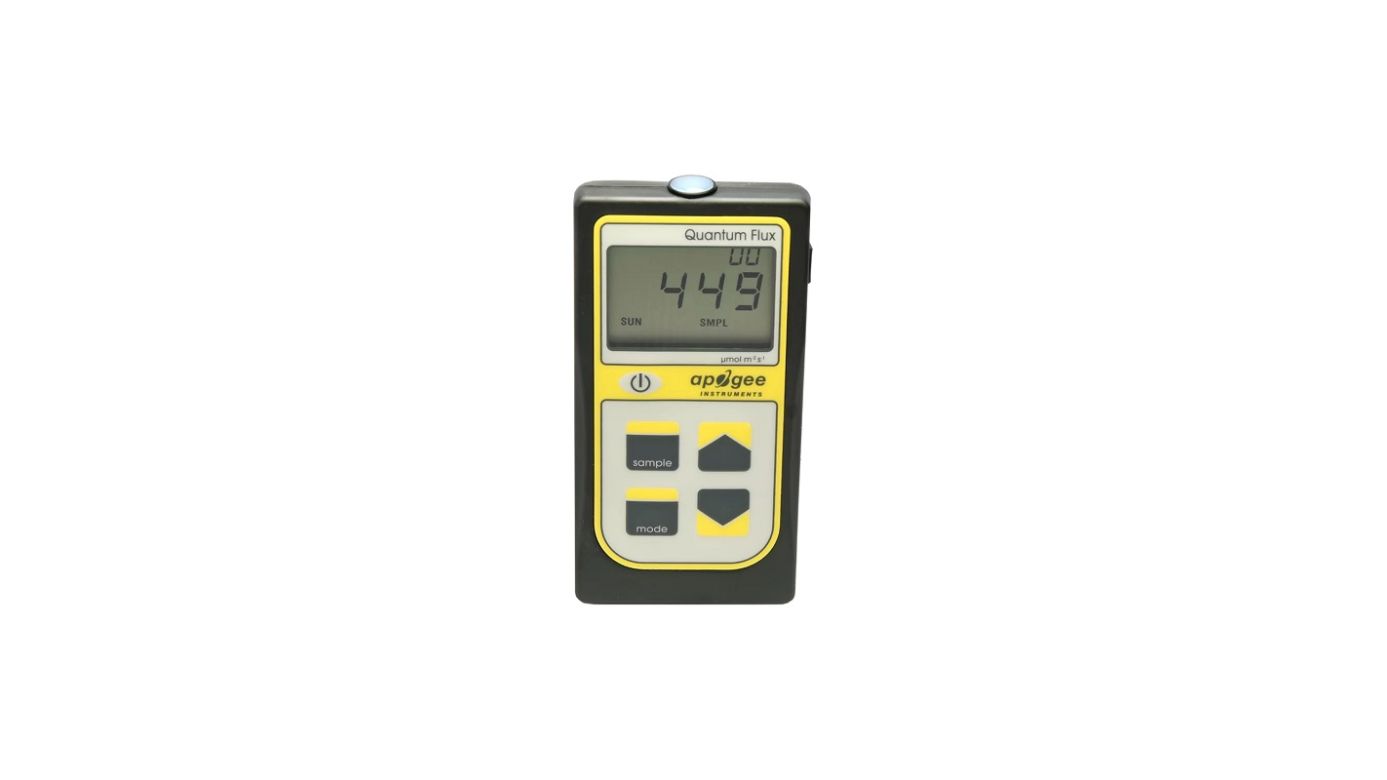

Integrierter Quantum-Sensor Das MQ-100 verfügt über einen auf der Oberseite des Handmessgeräts integrierten Sensor, der für die Messung zuständig ist. Zu den typischen Anwendungen gehören PPFD-Messungen über Pflanzenüberdachungen in Außenbereichen, Gewächshäusern und Wachstumskammern sowie reflektierte oder unter dem (Blätter) Dach (durchgelassene) PPFD-Messungen in denselben Umgebungen. Funktion zur Datenprotokollierung Das Messgerät verfügt über einen Proben- und Logbuchmodus und zeichnet eine integrierte tägliche Gesamtmenge in mol m-2 d-1 auf. Im Probenmodus können bis zu 99 manuelle Messungen aufgezeichnet werden. Im Log-Modus wird das Messgerät ein- und ausgeschaltet, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten mittelt das Messgerät den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern. Sobald das Messgerät voll ist, beginnt es, die älteste Messung mit neuen zu überschreiben. Aus den 48 gemittelten Messungen wird eine integrierte Tagessumme aufgezeichnet (über einen Zeitraum von 24 Stunden). Daten übertragen und einsehen Proben- und Protokollmessungen können auf der LCD-Anzeige oder durch Herunterladen der Daten auf einen Computer eingesehen werden, die integrierte Tagessumme kann jedoch nur durch Herunterladen der Daten auf einen Computer eingesehen werden. Das Herunterladen der Daten auf einen Computer erfordert das Datentransfer-Kabel AC-100 (ein Standard-USB-Kabel funktioniert nicht) und die Apogee-AMS-Software. Befestigung Genaue Messwerte erfordern, dass der Sensor waagerecht montiert wird. Die Nivellierplatte AL-210 wurde entwickelt, um Messgeräte mit integrierten Sensoren (Modelle MQ-100, MP-100, MU-100) in einer stabilen und nivellierten Ausrichtung zu halten, um die Genauigkeit Ihres Messgeräts zu maximieren. Anwendung: Die Quantum-Messgeräte der Apogee MQ-Serie sind für Stichprobenmessungen und die Berechnung des täglichen Lichtintegrals (DLI; Gesamtzahl der Photonen, die im Laufe eines Tages auf eine ebene Oberfläche auftreffen) durch die integrierte Aufzeichnungsfunktion ausgelegt. Zur genauen Messung der auf eine horizontale Oberfläche auftreffenden PFFD muss der Sensor waagerecht ausgerichtet sein. Zu diesem Zweck wird jedes MQ-Modell mit einer anderen Option zur Montage des Sensors auf einer horizontalen Ebene geliefert. Die Nivellierplatte AL-210 wird zur Verwendung mit dem MQ-100 empfohlen. Die Nivellierplatte AL-100 wird für die Verwendung mit dem MQ-200 empfohlen. Die Line Quantum-Sensoren der Serie MQ-300 werden mit Hilfe der eingebauten Wasserwaage nivelliert, die sich im Griff des Sensors befindet. Zusätzlich zur Nivellierung sollten alle Sensoren auch so montiert werden, dass Hindernisse (z.B. Stativ/Turm der Wetterstation oder andere Instrumente) den Sensor nicht abschirmen. Die Quantum-Messgeräte der MQ-Serie sind mit einer benutzerfreundlichen Schnittstelle ausgestattet, die schnelle und einfache Messungen ermöglicht. Um das Messgerät mit Strom zu versorgen, schieben Sie die mitgelieferte Batterie (CR2320) in den Batterieschacht, nachdem Sie das Batteriefach an der Rückseite des Messgeräts entfernt haben. Die positive Seite (mit einem "+"-Zeichen gekennzeichnet) sollte von der Platine des Messgeräts nach außen zeigen. Drücken Sie den Netzschalter, um die LCD-Anzeige zu aktivieren. Nach zwei Minuten ohne Aktivität kehrt das Messgerät in den Schlafmodus zurück und die Anzeige schaltet sich aus, um die Batterie zu schonen. Drücken Sie die Modustaste, um das Hauptmenü aufzurufen, wo die entsprechende Kalibrierung (Sonnenlicht oder elektrisches Licht) und die manuelle oder automatische Protokollierung ausgewählt werden und wo das Messgerät zurückgesetzt werden kann. Drücken Sie die Sample-Taste, um einen Messwert zu protokollieren, während manuelle Messungen durchgeführt werden. Drücken Sie die Aufwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. Drücken Sie die Abwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. Die LCD-Anzeige besteht aus der Gesamtzahl der protokollierten Messungen in der oberen rechten Ecke, dem Echtzeit-PPFD-Wert in der Mitte und den ausgewählten Menüpunkten am unteren Rand. Kalibrierung: Um zwischen Sonnenlicht- und elektrischer Lichtkalibrierung zu wählen, drücken Sie einmal auf die Modus-Taste und verwenden Sie die Auf-/Ab-Tasten, um die entsprechende Auswahl zu treffen (SUN oder ELEC). Wenn der gewünschte Modus blinkt, drücken Sie die Mode-Taste drei weitere Male, um das Menü zu verlassen. Protokollierung: Um zwischen manueller oder automatischer Protokollierung zu wählen, drücken Sie die Mode-Taste einmal und verwenden Sie die Aufwärts/Abwärts-Tasten, um die entsprechende Auswahl zu treffen (SMPL oder LOG). Wenn der gewünschte Modus blinkt, drücken Sie die Mode-Taste noch zweimal, um das Menü zu verlassen. Wenn Sie sich im SMPL-Modus befinden, drücken Sie die Sample-Taste, um bis zu 99 manuelle Messungen aufzuzeichnen (ein Zähler in der oberen rechten Ecke der LCD-Anzeige zeigt die Gesamtzahl der gespeicherten Messungen an). Wenn sich das Messgerät im LOG-Modus befindet, schaltet es sich ein und aus, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten bildet das Messgerät einen Mittelwert aus den sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern und beginnt mit dem Überschreiben der ältesten Messung, sobald 99 Messungen vorliegen. Alle 48 gemittelten Messungen (über einen Zeitraum von 24 Stunden) speichert das Messgerät auch eine integrierte tägliche Gesamtsumme in Mol pro Quadratmeter pro Tag (mol m-2 d-1). Zurücksetzen: Um das Messgerät entweder im SMPL- oder LOG-Modus zurückzusetzen, drücken Sie die Modustaste dreimal (RUN sollte blinken) und drücken Sie dann bei gedrückter Ab-Taste die Modustaste einmal. Dadurch werden alle gespeicherten Messungen im Speicher gelöscht, jedoch nur für den gewählten Modus. Das heißt, die Durchführung eines Reset im SMPL-Modus löscht nur die manuellen Messungen, und die Durchführung eines Reset im LOG-Modus löscht nur die automatischen Messungen. Überprüfen/Downloaden von Daten: Jede der protokollierten Messungen im SMPL- oder LOG-Modus kann auf der LCD-Anzeige durch Drücken der Aufwärts/Abwärts-Tasten überprüft werden. Zum Verlassen und Zurückkehren zu den Echtzeit-Messwerten drücken Sie die Sample-Taste. Beachten Sie, dass die integrierten täglichen Gesamtwerte nicht über die LCD-Anzeige zugänglich sind und nur durch Herunterladen auf einen Computer betrachtet werden können. Für das Herunterladen der gespeicherten Messungen sind das Datentransfer-Kabel AC-100 und die Software (separat erhältlich) erforderlich. Das Messgerät gibt Daten unter Verwendung des UART-Protokolls aus und erfordert die Umwandlung des AC-100 von UART auf USB, so dass Standard-USB-Kabel nicht funktionieren. Anleitungen für die Einrichtung und Software können hier von der Apogee-Website heruntergeladen werden. HINWEIS: Nicht für Unterwassermessungen geeignet. Technische Daten: Abmessungen (LxBxH): 126 x 70 x 24 mm Spektralbereich: 410 nm bis 655 nm (Wellenlängen, bei denen die Reaktionszeit mehr als 50 % des Maximums beträgt) Langzeit-Abweichung (Instabilität): Weniger als 2 % pro Jahr Reaktionszeit: Weniger als 1 ms
ITC PARwise Pro Belichtungsmessgerät

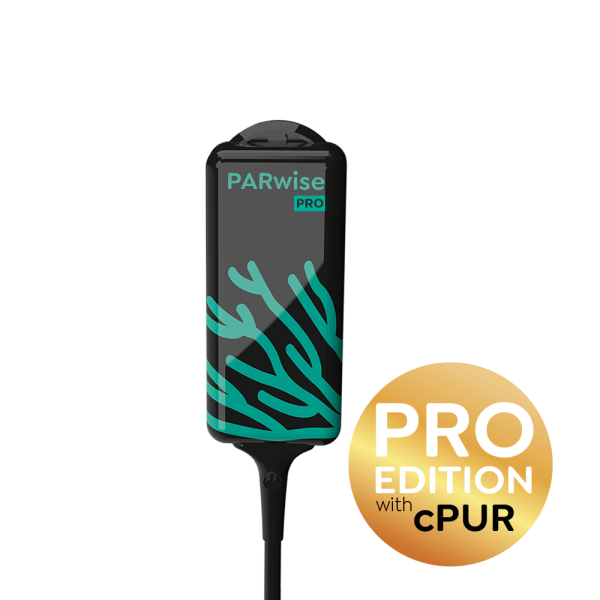

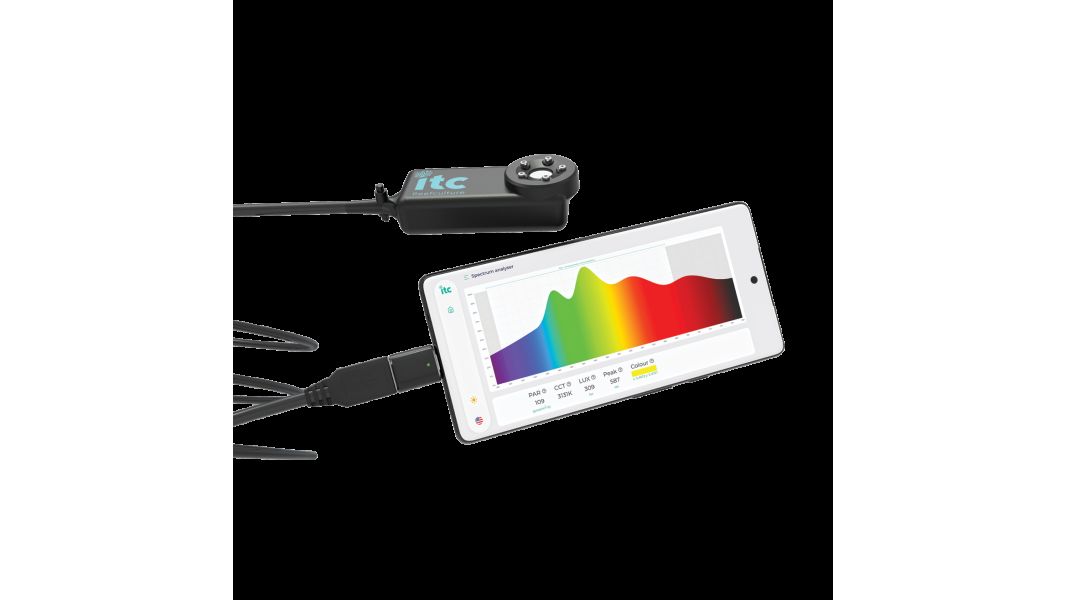

PARwise PRO bringt Lichtmessungen auf ein neues Niveau, mit einem erweiterten Spektralbereich und führt cPUR ein - den neuen Goldstandard für Korallenbeleuchtungsmessungen. Perfekte Wachstumsraten brauchen drei Dinge: Die richtigen Wellenlängen, die richtige Lichtintensität und beides für die richtige Zeitspanne. Licht verändert sich mit Tiefe und Klarheit, ebenso die Anforderungen von Pflanzen und Tieren - PARwise PRO macht alles und mehr! Was gibt Ihnen der PARwise Pro zusätzlich? Abgesehen von den 8 neuen Parametern und einem größeren spektralen Messbereich - Für den Bastler gibt es ihm die Gewissheit, dass Sie Ihr Spektrum richtig einstellen, anstatt es nur zu messen. Für jede gerettete und verbesserte Korallenwachstum bedeutet dies, dass sich PARwise PRO sehr schnell auszahlt. cPUR erklärt cPUR - "Coral Photosynthetically Usable Radiation" ist eine Lichtmessung, die speziell für Korallen entwickelt wurde. PAR sagt uns nicht, ob das Licht, das wir messen, gut für das Korallenwachstum ist. Sie können ein hohes PAR-Niveau haben, aber es ist alles im falschen Teil des Spektrums. Als Messung ist es sehr veraltet! PARwise half, dieses Problem zu lindern, indem es den Benutzern ermöglichte, das Spektrum zu messen - aber es ging nicht so weit, dem Benutzer zu sagen, was er tun musste. PARwise PRO und cPUR führen dies auf die nächste Stufe und entfernen diesen zusätzlichen Schritt in einer Messung sowie einen viel größeren spektralen Messbereich und zusätzliche Funktionen. Die cPUR-Messung umfasst nur die Lichtwellenlängen und die Lichtintensität, die Korallen verwenden können, und schließt die Wellenlängen aus, die Korallen für photosynthetische Prozesse oder fluoreszierende Proteine nicht effizient verwenden Der grüne Hintergrund in der obigen Grafik ist der Absorptionsbereich für alle Korallenchlorophyll- und Farbpigmente. Das blaue Spektrum (gemessenes Licht - ein Kessil) wird damit verglichen, einschließlich der Helligkeitsstufe, um den CPUR-Wert zu geben. Das Licht außerhalb des optimalen Bereichs wird im Ergebnis ignoriert. Was ist sonst noch neu am PARwise PRO? Zusätzlicher Spektralbereich Jetzt mit NEAR UV-A und Infrarot-Spektrum-Analysegerät PARwise PRO misst jetzt von 350 nm bis 1100nm Unsere Spektrummessung umfasst jetzt Near UV-A & Infrared - Alle wichtigen NUV-Wellenlängen für Korallen und verschwendete Energie aufheben in Hitze von IR! - Sie können sogar das gelbe Licht und die Hitze von einem Flamme! Verbesserter Zeitanalysator - cPUR im Laufe der Zeit Daily Light Integral (DLI) basiert auf dem PAR-Spektrum - um Diese veraltete Messung haben wir jetzt cPUR Light Integral zur Verwendung. Diese gibt uns die Möglichkeit, die geeigneten Korallenlichtniveaus im Laufe der Zeit zu messen, indem wir Das gewichtete cPUR-Ergebnis. PARwise ermöglicht es Ihnen, die richtigen Entscheidungen über Ihre Beleuchtungseinstellungen zu treffen, sei es Helligkeit, Farbe (Spektrum) oder Fotoperiode Perfekte Wachstumsraten brauchen drei Dinge: Die richtigen Wellenlängen, die richtige Lichtintensität und beides für die richtige Zeit. Licht verändert sich mit Tiefe und Klarheit, ebenso wie die Bedürfnisse von Pflanzen und Tieren. Leider ist das menschliche Auge nicht besonders gut darin, Lichtverhältnisse und Farben zu verstehen. PARwise ist ein einfach zu bedienender Belichtungsmesser, der Ihnen ein tiefes Verständnis Ihrer Beleuchtung vermittelt und Ihnen hilft, diese perfekt einzustellen. PARwise ist ein einzigartiges Belichtungsmessgerät mit der Fähigkeit, das Spektrum zu messen. Es kann unter Wasser verwendet werden und hat auch einen speziellen Modus für Messungen in der Luft. Es gibt Ihnen alle relevanten Beleuchtungsmessungen, die erforderlich sind, um fundierte Entscheidungen über Ihre Lichteinstellungen und Ihre Fotoperiode zu treffen. PARwise misst 'PAR' (PPFD – Photosynthetic Photon Flux Density μMol/m2/S, Kelvin (Farbtemperatur), LUX, Spectrum, DLI (Daily Light Integral), Peak Wavelength, Farbton (als Farbe) PARwise verwendet ITCs herstellergebundene, intern hergestellte und entworfene optische Engine, die sich unter einem vom Benutzer austauschbaren Kosinuskorrektor befindet, um den spektralen Inhalt und die Menge des Lichts, das darauf trifft, gleichmäßig zu "lesen". ITC ermittelt dann die Ergebnisse an Bord in PARwise und sendet diese über USB an Ihr Gerät, um sie anzuzeigen. Die webbasierte App lädt automatisch auf Ihr Gerät (Windows, macOS, Android) herunter, wenn Sie sie zum ersten Mal verwenden, um Ihnen eine vollständige Offline-Nutzung zu ermöglichen. Enthalten ist ein kostenloses USB-C-Adapter für Android-Smartphones, Tablets und moderne Computer (Mac / PC), die keinen USB-Anschluss in voller Größe haben. Verbindet sich mit den meisten Dingen, wird aber leider keine Verbindung zu einem iOS-Gerät herstellen. Besuchen Sie die PARwise-Website zum ersten Mal online in einem Google Chrome-basierten Webbrowser und platzieren Sie den Sensor einfach neben Ihrem photosynthetischen Organismus wie einer Koralle oder Pflanze, um dann eine Messung vorzunehmen. Verwenden Sie die Pause-Taste auf dem Bildschirm, um den Messwert in dieser Position zu erfassen, notieren Sie ihn und referenzieren Sie Ihr Spektrum mit einer bekannten spektralen Ansprechkurve oder anderen Lichteinstellungen, die Sie kopieren oder einstellen möchten. Verwenden Sie DLI, um Ihre Tageslänge nach oben oder unten anzupassen und die gleiche Menge an Lichtenergie in 24 Stunden in das System zu bringen. Beispiele finden Sie im LEARN-Bereich auf der Website von ITC. Sie müssen nur einmal online sein, um die praktische Web-App in Ihren Chrome-basierten Browser herunterzuladen. Keine App-Installation oder Benutzerkonto erforderlich. Weitere Informationen hier: https://www.par-wise.com/
Apogee AC-100 Communication cable Datentransfer-Kabel für Quantum-Messgeräte

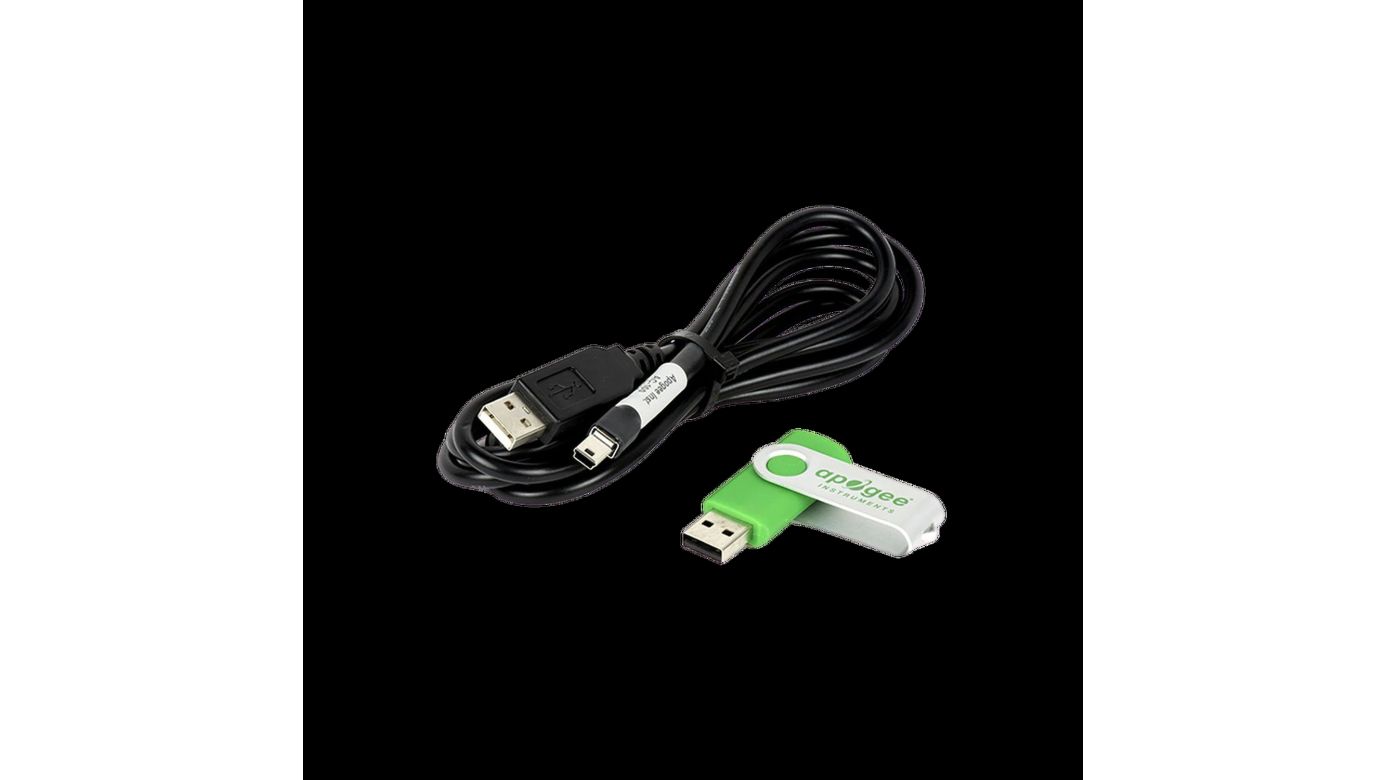

Das Kabel AC-100 wird benötigt, um Daten, die mit Apogee-Handmessgeräten aufgezeichnet wurden, auf einen Computer herunterzuladen. Die im Kabel verbaute Elektronik dient zur Umwandlung des Signals vom Messgerät in ein USB-Signal, das von einem Computer erkannt wird. Die AMS-Software, die zur Verbindung von Apogee-Messgeräten mit einem Computer verwendet wird, ist auf einem Flash-Laufwerk enthalten oder kann durch Klicken hier heruntergeladen werden.
Apogee MQ-510 Underwater Full Spectrum Quantum Meter

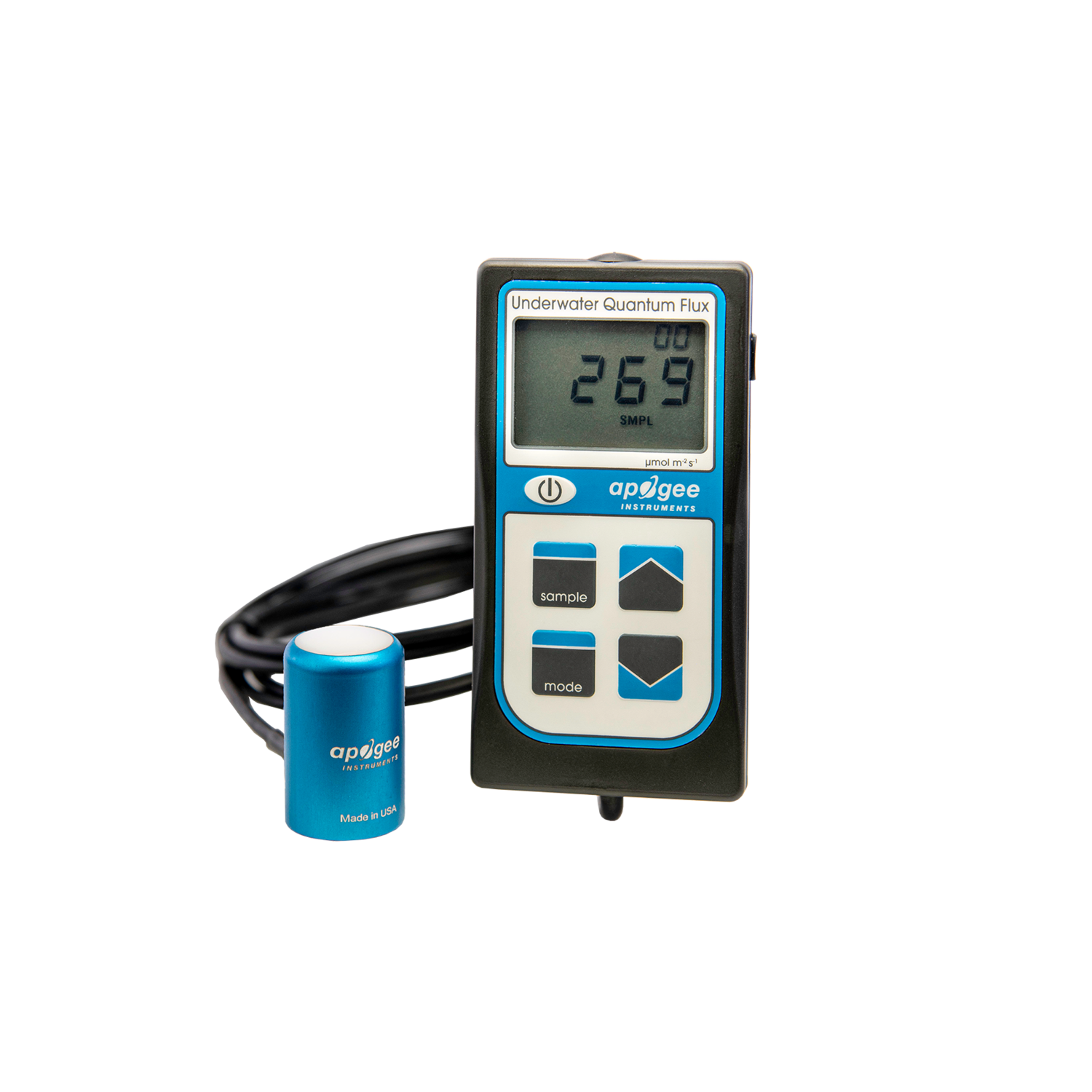

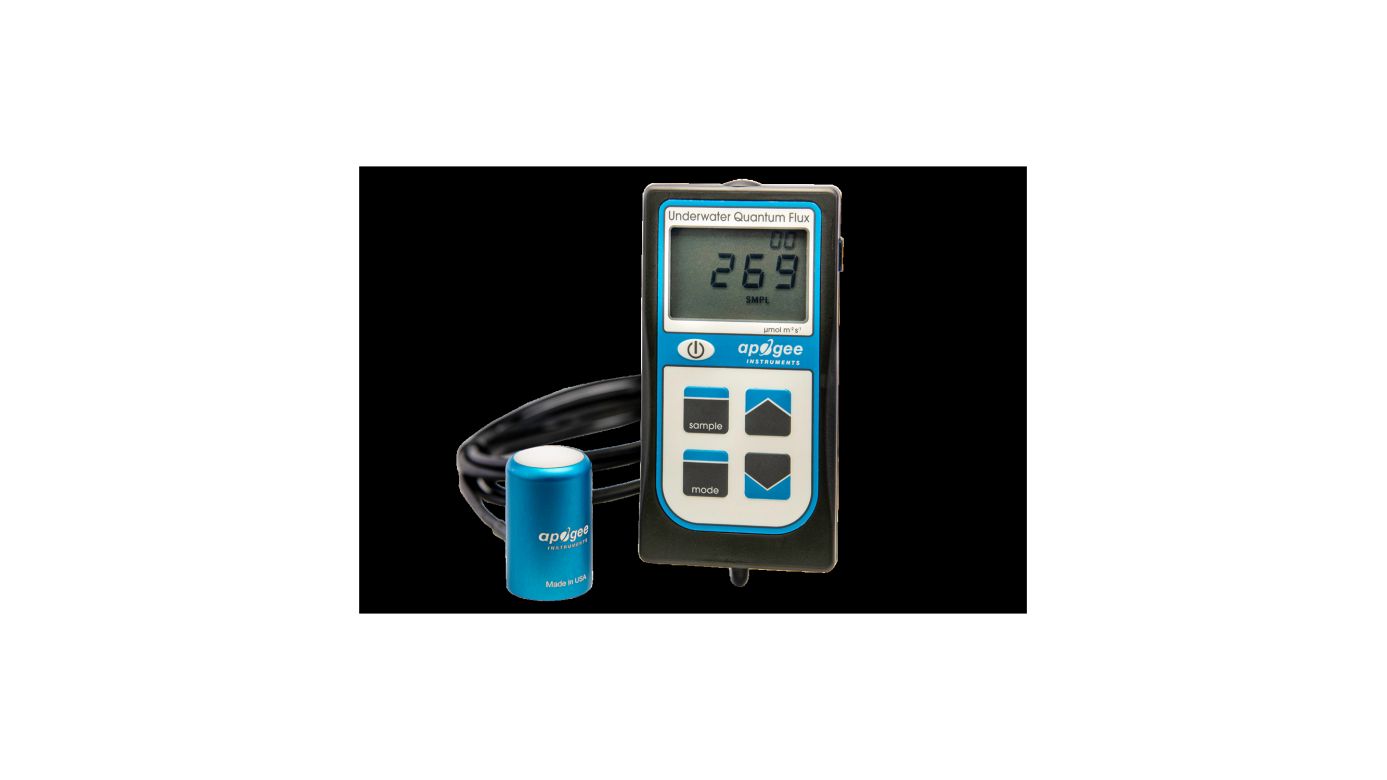

Sorgen Sie für das richtige Licht für die Unterwasser-Photosynthese Photosynthetische Strahlung ist für das Wachstum von photosynthetischen Organismen wie Korallen essentiell. Der Wellenlängenbereich von 400 bis 700 nm ist PAR (photosynthetisch aktive Strahlung) oder PPFD (photosynthetische Photonenflussdichte). Apogee-Quanten/PAR-Sensoren sind darauf kalibriert, die Anzahl der Photonen des Lichts in diesem Bereich zu messen. Funktionsweise PAR (photosynthetisch aktive Strahlung) ist eine für die Photosynthese erforderliche Energiequelle, die durch Photonen im Wellenlängenbereich von 400 bis 700 nm erzeugt wird. Die Energiequelle, PAR, wird in PPFD-Einheiten (Photosynthetic Photon Flux Density) ausgedrückt, μmol m-2 s-1. PAR kann sowohl aus Sonnenlicht als auch aus elektrischen Lichtquellen gemessen werden, um sicherzustellen, dass Korallen das richtige Licht oder die richtigen Photonen für eine optimale Gesundheit erhalten. Der PAR-Bedarf von Korallen variiert stark aufgrund der unterschiedlichen Tiefen und Wasserbedingungen, in denen sie von Natur aus vorkommen. Informationen über spezifische Korallen-PAR-Anforderungen erhalten Sie, wenn Sie einen professionellen Aquarianer fragen, der sich in einem lokalen Riff-Verein engagiert, und durch Beiträge wie Photosynthese und Photoadaptation von Sanjay Joshi. Apogee Unterwasser-Quantum/PAR-Messgeräte und -Sensoren messen die PAR-Werte eines Aquariums sehr genau, um ein besseres Verständnis der Aquarienbeleuchtung zu erhalten. Vollspektrum Sensor Verfügt über einen verbesserten Messdetektor, der hervorragende Messungen unter allen Lichtquellen, einschließlich LEDs, direkt nach dem Auspacken liefert. Der Vollspektrum Quantum-Sensor hat einen Spektralbereich von 389 bis 692 nm ± 5 nm. Der Sensor ist mit einem Handmessgerät mit Digitalanzeige (MQ-510), mit USB-Übertragung und kundenspezifischer Software (SQ-520), sowie mit mehreren Analogausgängen zur Verwendung mit einem Datenlogger oder Voltmeter erhältlich. Original Sensor Eine kostengünstigere Option, die für alle Lichtquellen hervorragend geeignet ist, mit Ausnahme der meisten LEDs, bei denen Korrekturfaktoren nach der Messung angewendet werden müssen, um genaue Messwerte zu erzielen. Der Original-Quantensensor hat einen Spektralbereich von 410 bis 655 nm. Der Sensor ist mit einem Handmessgerät mit Digitalanzeige (MQ-210) und mehreren Analogausgängen zur Verwendung mit einem Datenlogger oder Voltmeter erhältlich. Bereit für den Unterwassereinsatz Alle apogee Unterwasser-Quantenmessgeräte und -Sensoren (MQ-210 und -510 sowie SQ-420 und -520) korrigieren automatisch den Eintaucheffekt oder haben eine Eintaucheinstellung, so dass der Benutzer direkt aus der Verpackung heraus ausgezeichnete Unterwassermessungen durchführen kann. Die Sensoren verfügen über einen wasserdichten Sensorkopf, der fest vergossen ist, um eine vollständige Abdichtung zu gewährleisten und sicherzustellen, dass er keine Hohlräume für das Eindringen von Wasser aufweist und so Messfehler verursachen kann. PAR Messungen unter Wasser Quantum-Sensoren werden zunehmend zur Messung der photosynthetischen Photonenflussdichte (PPFD, Einheiten von µmol m-2 s-1) unter Wasser verwendet, was für biologische, chemische und physikalische Prozesse in natürlichen Gewässern und in Aquarien wichtig ist. Wenn ein Quantum-Sensor, der nicht unter Wasser kalibriert wurde, für Messungen unter Wasser verwendet wird, zeigt der Sensor niedrige Werte an. Dieses Phänomen wird als Immersionseffekt bezeichnet und tritt auf, weil der Lichtbrechungsindex von Wasser (1,33) größer ist als außerhalb des Wassers (1,00). Der höhere Lichtbrechungsindex von Wasser bewirkt, dass im Wasser mehr Licht vom Sensor zurückgestreut (oder reflektiert) wird als bei Außenmessungen (Smith, 1969; Tyler und Smith, 1970). Je mehr Licht reflektiert wird, desto weniger Licht wird durch den Diffusor zum Detektor durchgelassen, was dazu führt, dass der Sensor einen niedrigen Wert anzeigt. Wenn dieser Effekt nicht korrigiert wird, sind Messungen unter Wasser nur relativ, was es schwierig macht, Licht in verschiedenen Umgebungen zu vergleichen. Der Vollspektrum Quantum-Sensor von Apogee (Modell SQ-500) ist im Vergleich zum Original Quantum-Sensor (Modell SQ-120) im Spektrum genauer, aber die einzigartige Optik (hauptsächlich die Form) bewirkt, dass der Eintaucheffekt bei dem neuen Sensor größer ist. Unterwasser-PAR-Messungen, die mit einem Vollspektrumsensor gesammelt wurden, können durch Multiplikation mit 1,32 korrigiert werden; Messungen, die mit einem Original Apogee-Sensor gesammelt wurden, sollten mit 1,08 multipliziert werden. Die Unterwasser-Quantenmessgeräte MQ-210 und MQ-510 wenden den Eintaucheffekt-Korrekturfaktor bereits über die Firmware des Messgeräts auf die Messwerte an. Zusätzlich verfügen der SQ-420 und SQ-520 über eine "Eintaucheinstellung", die den Eintaucheffekt-Korrekturfaktor über die ApogeeConnect-Software auf die Sensormesswerte anwendet. Diese Sensoren benötigen keine Korrekturen nach der Messung. Funktion zur Datenprotokollierung Die Messgeräte MQ-210 und -510 zeichnen bis zu 99 manuelle Messungen auf. Im Erfassungsmodus führt das Messgerät alle 30 Sekunden eine Messung durch. Alle 30 Minuten führt das Messgerät einen Mittelwert der sechzig 30-Sekunden-Messungen durch und zeichnet den gemittelten Wert auf. Das Messgerät kann bis zu 99 Mittelwerte speichern. Die USB-Sensoren SQ-420 und -520 verfügen über einen internen Speicher, der 10.000 vom Benutzer spezifizierte periodische Messungen speichern kann, die auf einen Computer übertragen werden können, die integrierte Tagessumme kann jedoch nur durch Herunterladen der Daten auf einen Computer eingesehen werden. Das Herunterladen der Daten auf einen Computer erfordert das Datentransfer-Kabel AC-100 (ein Standard-USB-Kabel funktioniert nicht) und die Apogee-AMS-Software. Typische Anwendungen PPFD-Messungen über Pflanzenüberdachungen in Außenbereichen, Gewächshäusern und Wachstumskammern sowie reflektierte oder unter Überdachungen (durchgelassene) PPFD-Messungen in den gleichen Umgebungen. Quantensensoren werden auch zur Messung der PPFD in aquatischen Umgebungen, einschließlich Salzwasseraquarien, in denen Korallen gezüchtet werden, verwendet. Befestigung Die Solar-Montagehalterung AL-120 mit Nivellierplatte erleichtert die Montage des Sensors an einem Mast oder Rohr. Die Nivellierplatte für Solarfühler AL-100dient zum Ausgleich des Sensors, wenn er auf einer ebenen Fläche sitzt oder an einer Oberfläche montiert wird. Anwendung: Bereitstellung und Installation Die Quantum-Messgeräte der Apogee MQ-Serie sind für stichprobenartige Messungen und die Berechnung des täglichen Lichtintegrals (DLI; Gesamtzahl der Photonen, die im Laufe eines Tages auf eine ebene Oberfläche auftreffen) durch die eingebaute Logging-Funktion ausgelegt. Zur genauen Messung der auf eine horizontale Oberfläche auftreffenden PFFD muss der Sensor waagerecht sein. Die als Zubehör erhältliche Nivellierplatte AL-100 wird zur Verwendung mit dem MQ-510 empfohlen, um sicherzustellen, dass der Sensor nivelliert ist, wenn er an einer Traverse befestigt ist. Die in der Platte befindliche Wasserwaage ermöglicht eine einfache und genaue Nivellierung. Das Zubehörteil AM-320 Tauchsensorstab enthält eine Montagevorrichtung am Ende eines 40-Zoll-Glasfasersegment Sondenstabes und eignet sich gut für den Einsatz in Salzwasser. Der Stab ermöglicht es dem Benutzer, den Sensor in schwer zugänglichen Bereichen wie Aquarien zu platzieren. Inbetriebnahme und Messung Die Quantum-Messgeräte der MQ-Serie sind mit einer benutzerfreundlichen Schnittstelle ausgestattet, die schnelle und einfache Messungen ermöglicht. Um das Messgerät mit Strom zu versorgen, schieben Sie die mitgelieferte Batterie (CR2320) in den Batterieschacht, nachdem Sie den Batteriedeckel von der Rückseite des Messgeräts entfernt haben. Die positive Seite (mit einem "+"-Zeichen gekennzeichnet) sollte von der Leiterplatte des Messgeräts nach außen zeigen. Drücken Sie den Netzschalter, um die LCD-Anzeige zu aktivieren. Nach zwei Minuten ohne Aktivität kehrt das Messgerät in den Schlafmodus zurück und die Anzeige schaltet sich aus, um die Batterie zu schonen. Drücken Sie die Mode-Taste, um das Hauptmenü aufzurufen, in dem die manuelle oder automatische Protokollierung ausgewählt wird und in dem das Messgerät zurückgesetzt werden kann. Drücken Sie die Sample-Taste, um einen Messwert während manueller Messungen zu protokollieren. Drücken Sie die Aufwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. Drücken Sie die Abwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. Die LCD-Anzeige besteht aus der Gesamtzahl der protokollierten Messungen in der oberen rechten Ecke, dem Echtzeit-PPFD-Wert in der Mitte und den ausgewählten Menüpunkten am unteren Rand. Protokollierung: Um zwischen manueller oder automatischer Protokollierung zu wählen, drücken Sie einmal die Mode-Taste und wählen Sie mit den Auf-/Ab-Tasten die entsprechende Auswahl (SMPL oder LOG). Wenn der gewünschte Modus blinkt, drücken Sie den Mode-Knopf noch zweimal, um das Menü zu verlassen. Wenn Sie sich im SMPL-Modus befinden, drücken Sie die Sample-Taste, um bis zu 99 manuelle Messungen aufzuzeichnen (ein Zähler in der oberen rechten Ecke der LCD-Anzeige zeigt die Gesamtzahl der gespeicherten Messungen an). Wenn sich das Messgerät im LOG-Modus befindet, schaltet es sich ein und aus, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten bildet das Messgerät den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern und beginnt mit dem Überschreiben der ältesten Messung, sobald 99 Messungen vorliegen. Alle 48 gemittelten Messungen (über einen Zeitraum von 24 Stunden) speichert das Messgerät auch eine integrierte tägliche Gesamtsumme in Mol pro Quadratmeter pro Tag (mol m-2 d-1). Zurücksetzen: Um das Messgerät entweder im SMPL- oder LOG-Modus zurückzusetzen, drücken Sie die Mode-Taste dreimal (RUN sollte blinken) und drücken Sie dann bei gedrückter Ab-Taste die Mode-Taste einmal. Dadurch werden alle gespeicherten Messungen im Speicher gelöscht, jedoch nur für den gewählten Modus. Das heißt, die Durchführung eines Reset im SMPL-Modus löscht nur die manuellen Messungen, und die Durchführung eines Reset im LOG-Modus löscht nur die automatischen Messungen. Überprüfen/Downloaden von Daten: Jede der protokollierten Messungen im SMPL- oder LOG-Modus kann auf der LCD-Anzeige durch Drücken der Aufwärts/Abwärts-Tasten überprüft werden. Zum Verlassen und Zurückkehren zu den Echtzeit-Messwerten drücken Sie die Sample-Taste. Beachten Sie, dass die integrierten täglichen Gesamtwerte nicht über die LCD-Anzeige zugänglich sind und nur durch Herunterladen auf einen Computer betrachtet werden können. Für das Herunterladen der gespeicherten Messungen sind das Datentransfer-Kabel AC-100 und die Software (separat erhältlich) erforderlich. Das Messgerät gibt Daten unter Verwendung des UART-Protokolls aus und erfordert die Umwandlung des AC-100 von UART auf USB, so dass Standard-USB-Kabel nicht funktionieren. Anleitungen zur Einrichtung und Software können von der Apogee-Website heruntergeladen werden. Eintaucheffekt-Korrekturfaktor Wenn ein Strahlungssensor in Wasser getaucht wird, wird mehr von der einfallenden Strahlung aus dem Diffusor zurückgestreut, als wenn sich der Sensor im Freien befindet (Smith, 1969; Tyler und Smith, 1970). Dieses Phänomen wird durch den Unterschied im Brechungsindex für außerhalb des Wassers (1,00) und im Wasser (1,33) verursacht und als Immersionseffekt bezeichnet. Ohne Korrektur für den Immersionseffekt können im Freien kalibrierte Strahlungssensoren nur relative Werte unter Wasser liefern (Smith, 1969; Tyler und Smith, 1970). Korrekturfaktoren für den Eintaucheffekt können abgeleitet werden, indem Messungen außerhalb des Wassers und in mehreren Wassertiefen bei konstantem Abstand von einer Lampe in einer kontrollierten Laborumgebung durchgeführt werden. Der Sensor MQ-510 hat einen Eintaucheffekt-Korrekturfaktor von 1,32. Der Eintaucheffekt-Korrekturfaktor ist bereits in der Firmware des Messgeräts MQ-510 berücksichtigt, so dass Sie den Korrekturfaktor nicht auf Ihre Messungen anwenden müssen. Wenn Sie mit Ihrem Messgerät Messungen im Freien durchführen möchten, teilen Sie einfach die gemessene Zahl durch den Eintaucheffekt (1,32). Bei Messungen unter Wasser können nur der Sensor und das Kabel ins Wasser eingetaucht werden. Das Handmessgerät ist nicht wasserdicht und darf nicht nass werden. Wenn die Gefahr besteht, dass das Messgerät durch Spritzwasser nass werden könnte, empfehlen wir, es in eine Plastiktüte oder einen anderen Behälter zu legen, um es vor versehentlichem Eindringen von Wasser zu schützen. Weitere Informationen über Messungen unter Wasser und den Immersionseffekt finden Sie auf der Apogee-Webseite. HINWEIS: Das Handmessgerät ist nicht wasserdicht, nur der Sensor und das Kabel sind wasserdicht. Technische Daten: Abmessungen (LxBxH): 126 x 70 x 24 mm Messbereich: 0 bis 4000 µmol mˉ² sˉ¹ Spektralbereich: 389 bis 692 nm ± 5 nm (Wellenlängen, bei denen die Reaktionszeit mehr als 50 % beträgt) Langzeit-Abweichung (Instabilität): Weniger als 2 % pro Jahr Reaktionszeit: Weniger als 1 ms Spektrale Selektivität: Weniger als 10 % von 412 bis 682 nm ± 5 nm Sensorabmessungen: 24 mm Durchmesser, 37 mm Höhe Kabel: 2 m isolierte, verseilte Zweidrahtleitung mit Santopren-Gummimantel (hohe Wasserbeständigkeit, hohe UV-Stabilität, Kälteflexibilität), zusätzliches Kabel erhältlich.
Apogee MQ-650 ePAR Underwater Meter

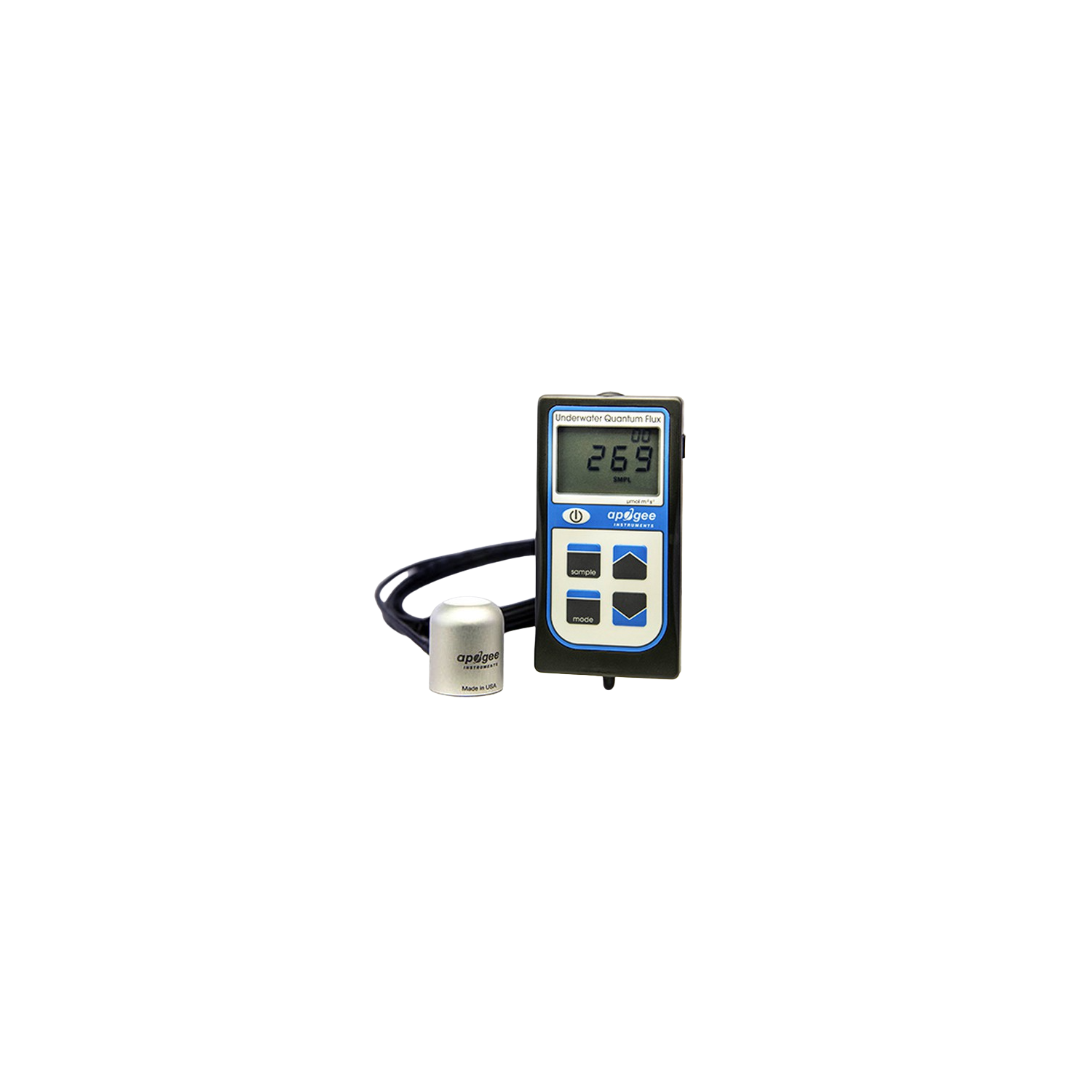

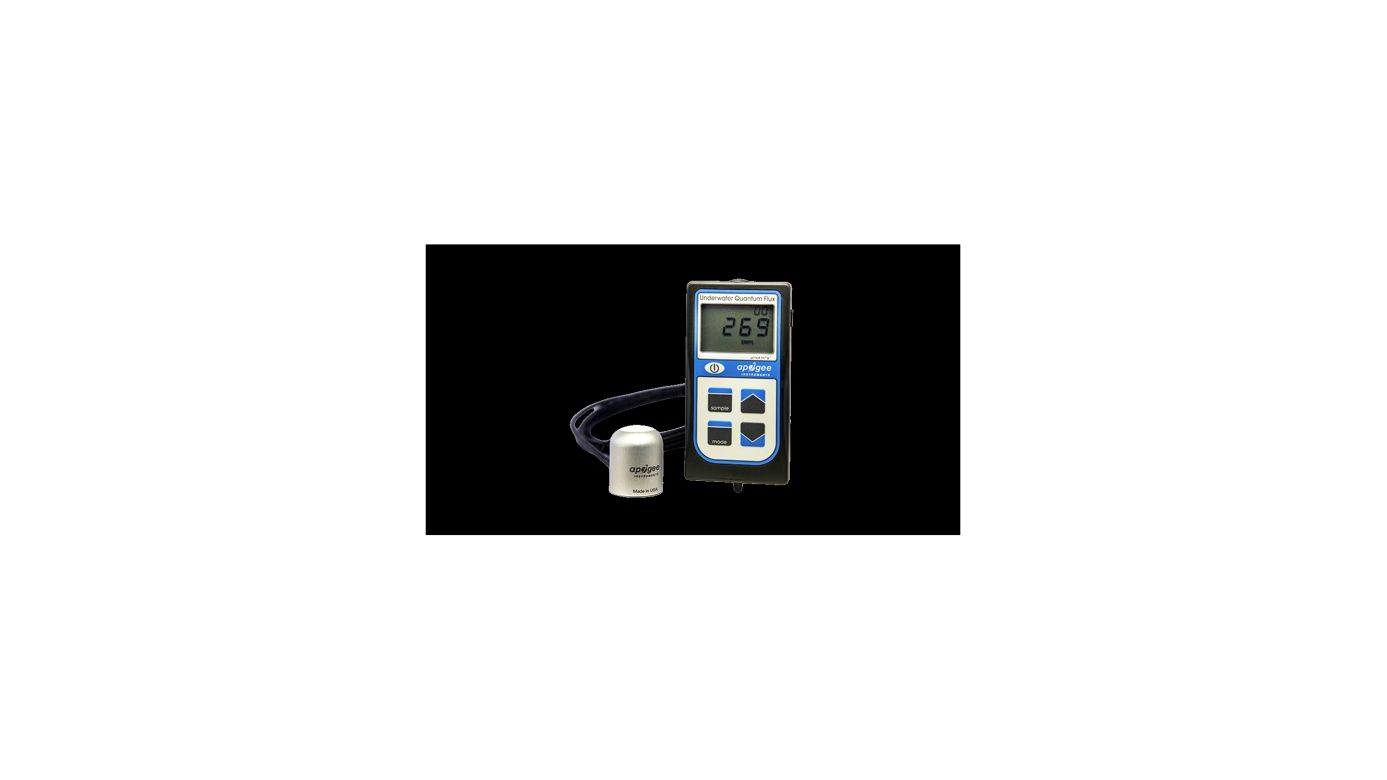

Erweiterte Unterwasser ePAR-Messungen Das MQ-650 ePAR-Messgerät wurde für erweiterte PAR-Messungen unter Wasser (400-750 nm) entwickelt und wendet den Korrekturfaktor des Sensors für den Immersionseffekt bereits über die Firmware auf die Messwerte an. Das Messgerät liefert hervorragende Messungen unter allen Lichtquellen, einschließlich LEDs. Das Messgerät besteht aus einem wasserdichten Quantensensor, der über ein wasserdichtes Kabel mit einem Handmessgerät verbunden ist. Der wasserdichte Sensor besteht aus einer blau verstärkten Silizium-Fotodiode und kundenspezifischen optischen Filtern in einem robusten, eloxierten Aluminiumgehäuse mit Acryl-Diffusor. Der Unterwasser-Quantensensor wird in der Regel in Meerwasseraquarien verwendet, in denen Korallen gezüchtet werden. Einzelmessung- und Log-Modus enthalten Das Messgerät verfügt über einen Probenahme- und Protokollmodus und zeichnet eine integrierte Tagessumme in mol m-2 d-1 auf. Im Probenmodus können bis zu 99 manuelle Messungen aufgezeichnet werden. Im Protokollmodus wird das Messgerät ein- und ausgeschaltet, um alle 30 Sekunden eine Messung vorzunehmen. Alle 30 Minuten ermittelt das Messgerät den Durchschnitt der sechzig 30-Sekunden-Messungen und speichert den Durchschnittswert. Das Messgerät kann bis zu 99 Durchschnittswerte speichern. Sobald der Speicher voll ist, werden die ältesten Messungen mit neuen überschrieben. Eine integrierte Tagessumme wird aus den 48 gemittelten Messungen (die einen 24-Stunden-Zeitraum ergeben) aufgezeichnet. Proben- und Protokollmessungen können auf dem LCD-Display oder durch Herunterladen der Daten auf einen Computer überprüft werden, die integrierte Tagessumme kann jedoch nur durch Herunterladen der Daten auf einen Computer angezeigt werden. Anwendung: Bereitstellung und Installation Die Quantum-Messgeräte der Apogee MQ-Serie sind für stichprobenartige Messungen und die Berechnung des täglichen Lichtintegrals (DLI; Gesamtzahl der Photonen, die im Laufe eines Tages auf eine ebene Oberfläche auftreffen) durch die eingebaute Logging-Funktion ausgelegt. Zur genauen Messung der auf eine horizontale Oberfläche auftreffenden PFFD muss der Sensor waagerecht sein. Die als Zubehör erhältliche Nivellierplatte AL-100 wird zur Verwendung mit dem MQ-510 empfohlen, um sicherzustellen, dass der Sensor nivelliert ist, wenn er an einer Traverse befestigt ist. Die in der Platte befindliche Wasserwaage ermöglicht eine einfache und genaue Nivellierung. Das Zubehörteil AM-320 Tauchsensorstab enthält eine Montagevorrichtung am Ende eines 40-Zoll-Glasfasersegment Sondenstabes und eignet sich gut für den Einsatz in Salzwasser. Der Stab ermöglicht es dem Benutzer, den Sensor in schwer zugänglichen Bereichen wie Aquarien zu platzieren. Inbetriebnahme und Messung Die Quantum-Messgeräte der MQ-Serie sind mit einer benutzerfreundlichen Schnittstelle ausgestattet, die schnelle und einfache Messungen ermöglicht. Um das Messgerät mit Strom zu versorgen, schieben Sie die mitgelieferte Batterie (CR2320) in den Batterieschacht, nachdem Sie den Batteriedeckel von der Rückseite des Messgeräts entfernt haben. Die positive Seite (mit einem "+"-Zeichen gekennzeichnet) sollte von der Leiterplatte des Messgeräts nach außen zeigen. Drücken Sie den Netzschalter, um die LCD-Anzeige zu aktivieren. Nach zwei Minuten ohne Aktivität kehrt das Messgerät in den Schlafmodus zurück und die Anzeige schaltet sich aus, um die Batterie zu schonen. Drücken Sie die Mode-Taste, um das Hauptmenü aufzurufen, in dem die manuelle oder automatische Protokollierung ausgewählt wird und in dem das Messgerät zurückgesetzt werden kann. Drücken Sie die Sample-Taste, um einen Messwert während manueller Messungen zu protokollieren. Drücken Sie die Aufwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. Drücken Sie die Abwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. Die LCD-Anzeige besteht aus der Gesamtzahl der protokollierten Messungen in der oberen rechten Ecke, dem Echtzeit-PPFD-Wert in der Mitte und den ausgewählten Menüpunkten am unteren Rand. Protokollierung: Um zwischen manueller oder automatischer Protokollierung zu wählen, drücken Sie einmal die Mode-Taste und wählen Sie mit den Auf-/Ab-Tasten die entsprechende Auswahl (SMPL oder LOG). Wenn der gewünschte Modus blinkt, drücken Sie den Mode-Knopf noch zweimal, um das Menü zu verlassen. Wenn Sie sich im SMPL-Modus befinden, drücken Sie die Sample-Taste, um bis zu 99 manuelle Messungen aufzuzeichnen (ein Zähler in der oberen rechten Ecke der LCD-Anzeige zeigt die Gesamtzahl der gespeicherten Messungen an). Wenn sich das Messgerät im LOG-Modus befindet, schaltet es sich ein und aus, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten bildet das Messgerät den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern und beginnt mit dem Überschreiben der ältesten Messung, sobald 99 Messungen vorliegen. Alle 48 gemittelten Messungen (über einen Zeitraum von 24 Stunden) speichert das Messgerät auch eine integrierte tägliche Gesamtsumme in Mol pro Quadratmeter pro Tag (mol m-2 d-1). Zurücksetzen: Um das Messgerät entweder im SMPL- oder LOG-Modus zurückzusetzen, drücken Sie die Mode-Taste dreimal (RUN sollte blinken) und drücken Sie dann bei gedrückter Ab-Taste die Mode-Taste einmal. Dadurch werden alle gespeicherten Messungen im Speicher gelöscht, jedoch nur für den gewählten Modus. Das heißt, die Durchführung eines Reset im SMPL-Modus löscht nur die manuellen Messungen, und die Durchführung eines Reset im LOG-Modus löscht nur die automatischen Messungen. Überprüfen/Downloaden von Daten: Jede der protokollierten Messungen im SMPL- oder LOG-Modus kann auf der LCD-Anzeige durch Drücken der Aufwärts/Abwärts-Tasten überprüft werden. Zum Verlassen und Zurückkehren zu den Echtzeit-Messwerten drücken Sie die Sample-Taste. Beachten Sie, dass die integrierten täglichen Gesamtwerte nicht über die LCD-Anzeige zugänglich sind und nur durch Herunterladen auf einen Computer betrachtet werden können. Für das Herunterladen der gespeicherten Messungen sind das Datentransfer-Kabel AC-100 und die Software (separat erhältlich) erforderlich. Das Messgerät gibt Daten unter Verwendung des UART-Protokolls aus und erfordert die Umwandlung des AC-100 von UART auf USB, so dass Standard-USB-Kabel nicht funktionieren. Anleitungen zur Einrichtung und Software können von der Apogee-Website heruntergeladen werden. Eintaucheffekt-Korrekturfaktor Wenn ein Strahlungssensor in Wasser getaucht wird, wird mehr von der einfallenden Strahlung aus dem Diffusor zurückgestreut, als wenn sich der Sensor im Freien befindet (Smith, 1969; Tyler und Smith, 1970). Dieses Phänomen wird durch den Unterschied im Brechungsindex für außerhalb des Wassers (1,00) und im Wasser (1,33) verursacht und als Immersionseffekt bezeichnet. Ohne Korrektur für den Immersionseffekt können im Freien kalibrierte Strahlungssensoren nur relative Werte unter Wasser liefern (Smith, 1969; Tyler und Smith, 1970). Korrekturfaktoren für den Eintaucheffekt können abgeleitet werden, indem Messungen außerhalb des Wassers und in mehreren Wassertiefen bei konstantem Abstand von einer Lampe in einer kontrollierten Laborumgebung durchgeführt werden. Der Sensor MQ-510 hat einen Eintaucheffekt-Korrekturfaktor von 1,32. Der Eintaucheffekt-Korrekturfaktor ist bereits in der Firmware des Messgeräts MQ-510 berücksichtigt, so dass Sie den Korrekturfaktor nicht auf Ihre Messungen anwenden müssen. Wenn Sie mit Ihrem Messgerät Messungen im Freien durchführen möchten, teilen Sie einfach die gemessene Zahl durch den Eintaucheffekt (1,32). Bei Messungen unter Wasser können nur der Sensor und das Kabel ins Wasser eingetaucht werden. Das Handmessgerät ist nicht wasserdicht und darf nicht nass werden. Wenn die Gefahr besteht, dass das Messgerät durch Spritzwasser nass werden könnte, empfehlen wir, es in eine Plastiktüte oder einen anderen Behälter zu legen, um es vor versehentlichem Eindringen von Wasser zu schützen. Weitere Informationen über Messungen unter Wasser und den Immersionseffekt finden Sie auf der Apogee-Webseite. HINWEIS: Das Handmessgerät ist nicht wasserdicht, nur der Sensor und das Kabel sind wasserdicht. Technische Daten: Abmessungen (LxBxH): 126 x 70 x 24 mm Messbereich: 0 bis 4000 µmol mˉ² sˉ¹ Spektralbereich: 400 bis 750 nm ± 5 nm (Wellenlängen, bei denen die Reaktionszeit mehr als 50 % beträgt) Langzeit-Abweichung (Instabilität): Weniger als 2 % pro Jahr Reaktionszeit: Weniger als 1 ms Spektrale Selektivität: Weniger als 10 % von 412 bis 682 nm ± 5 nm Sensorabmessungen: 30,5 mm Durchmesser, 37 mm Höhe Kabel: 2 m isolierte, verseilte Zweidrahtleitung mit Santopren-Gummimantel (hohe Wasserbeständigkeit, hohe UV-Stabilität, Kälteflexibilität), zusätzliches Kabel erhältlich.
Apogee MQ-500 Full Spectrum Quantum Meter

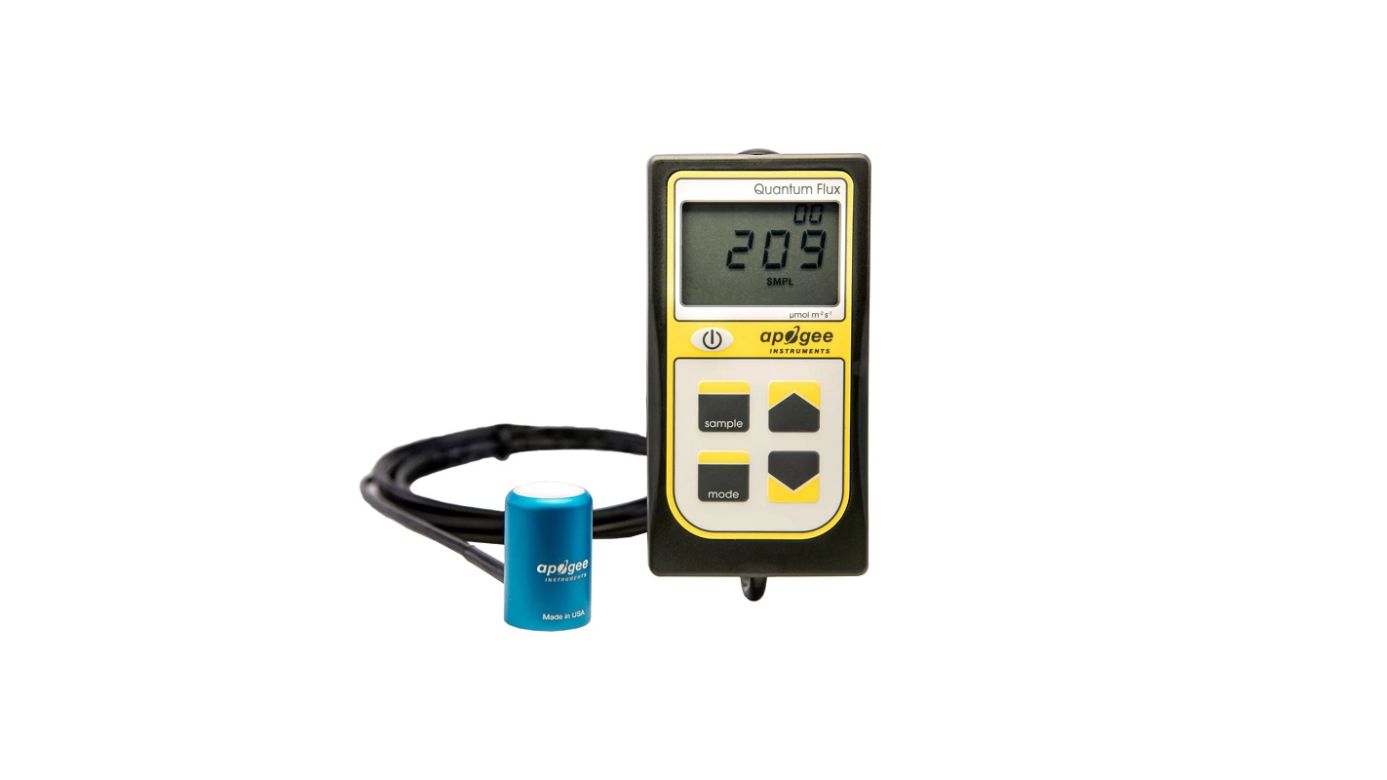

Sorgen Sie für noch akkuratere Messergebnisse Das Quantum-Messgerät MQ-500 ist das Werkzeug für Wissenschaftler auf der ganzen Welt zur genauen Messung photosynthetisch aktiver Strahlung aus allen Lichtquellen. Es verfügt über ein per Kabel befestigtes Handmessgerät, das die Messungen anzeigt und speichert. Der Sensor enthält eine blau-verstärkte Silizium-Fotodiode und kundenspezifische optische Filter mit einem robusten, selbstreinigenden Sensorgehäuse, aus eloxiertem Aluminium mit Acryl-Diffusor. Das Messgerät verfügt über einen Proben- und Log-Modus und zeichnet eine integrierte tägliche Gesamtmenge in mol m-2 d-1 auf. Im Probenmodus können bis zu 99 manuelle Messungen aufgezeichnet werden. Im Log-Modus wird das Messgerät ein- und ausgeschaltet, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten mittelt das Messgerät den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern. Sobald das Messgerät voll ist, beginnt es, die älteste Messung mit neuen zu überschreiben. Von den 48 gemittelten Messungen wird eine integrierte Tagessumme aufgezeichnet (über einen Zeitraum von 24 Stunden). Proben- und Protokollmessungen können auf der LCD-Anzeige oder durch Herunterladen der Daten auf einen Computer eingesehen werden, die integrierte Tagessumme kann jedoch nur durch Herunterladen der Daten auf einen Computer eingesehen werden. Das Herunterladen der Daten auf einen Computer erfordert das Datentransfer-Kabel AC-100 (ein Standard-USB-Kabel funktioniert nicht) und Apogee-AMS-Software. Vollspektrum Quantum-Sensor Messen Sie die photosynthetisch aktive Strahlung, PAR, in µmol m-2 s-1. Die Quantum-Sensoren von Apogee Instruments bieten eine genaue und kostengünstige Messung der photosynthetisch aktiven Strahlung (PAR) von allen Lichtquellen, die für das Wachstum von Pflanzen und Korallen verwendet werden. Spektrale Antwort Der Vollspektrum Quantum-Sensor hat einen Spektralbereich von 389 bis 692 ± 5 nm. Die verbesserte spektrale Empfindlichkeit erhöht die Genauigkeit von LED-Messungen. Genaue, stabile Messungen Die Sensoren sind mit einer Kosinus-Korrektur versehen, um ihre Genauigkeit zu erhalten, wenn die Strahlung aus niedrigen Zenitwinkeln kommt. Die Sensoren messen PPFD mit einer Reaktionsgenauigkeit des Kosinus von ± 5 % bei 75° Zenitwinkel. Die aus mehreren replizierten Quantum-Sensoren in beschleunigten Alterungstests und unter Feldbedingungen ermittelte Langzeitinstabilität beträgt weniger als 2 % pro Jahr. Typische Anwendungen PPFD-Messungen über Pflanzenüberdachungen in Außenbereichen, Gewächshäusern und Wachstumskammern sowie reflektierte oder unter dem Blätterdach (durchgelassene) PPFD-Messungen in den gleichen Umgebungen. Quantum-Sensoren werden auch zur Messung der PPFD in aquatischen Umgebungen, einschließlich Salzwasseraquarien, in denen Korallen gezüchtet werden, verwendet. Robustes, selbstreinigendes Gehäuse Der patentierte kuppelförmige Sensorkopf (Diffusor und Gehäuse) erleichtert den Abfluss von Tau und Regen, um den Sensor sauber zu halten und Fehler durch Staub, der den Strahlungsweg blockiert, zu minimieren. Die Sensoren sind in einem robusten Gehäuse aus eloxiertem Aluminium untergebracht und die Elektronik ist vollständig vergossen. Ideal für Messungen im Freien und unter Wasser Apogee Quantum-Sensoren sind kalibriert, um absolute PPFD-Messungen im Freien durchzuführen. Die wasserdichten Sensoren können verwendet werden, um absolute PPFD-Messungen unter Wasser durchzuführen, indem ein Eintaucheffekt-Korrekturfaktor angewendet wird; die Sensoren SQ-420, SQ-520, MQ-210 und MQ-510 wenden den Korrekturfaktor bereits an. Einzelheiten zur Durchführung von Messungen unter Wasser finden Sie unter PAR-Messungen unter Wasser. Kalibrierung Um die Genauigkeit zu gewährleisten, wird jeder Sensor unter kontrollierten Bedingungen sorgfältig kalibriert und auf NIST-Referenzstandards rückgeführt. Die Vollspektrumsensoren sind für alle Lichtquellen vorkalibriert. Montage Die Solar-Montagehalterung AL-120 mit Nivellierplatte erleichtert die Montage des Sensors an einem Mast oder Rohr. Die Nivellierplatte für Solarsensoren AL-100 wurde entwickelt, um den Sensor zu nivellieren, während er auf einer ebenen Fläche steht oder an einer Oberfläche montiert wird. Ausgangs-Optionen Erhältlich als Option mit mehreren Analogausgängen, einschließlich 0 bis 40 mV, 0 bis 2,5 V und 0 bis 5 V. Zusätzlich ist ein digitaler "intelligenter" Sensor mit USB-Kommunikation und kundenspezifischer Software erhältlich, der direkt an einen Computer angeschlossen werden kann. Es sind auch Sensoren erhältlich, die an ein Handmessgerät mit Digitalanzeige angeschlossen sind. Hochwertiges Kabel Die Pigtail-Leitungssensoren verfügen über einen IP68-Kabelanschluss aus rostfreiem Stahl in Marine-Qualität etwa 30 cm vom Kopf entfernt, um das Entfernen des Sensors für Wartung und Neukalibrierung zu vereinfachen. Das Kabel besteht aus abgeschirmter, verdrillter Zweidrahtleitung mit einem TPR-Mantel für hohe Wasserbeständigkeit, UV-Stabilität und Flexibilität unter kalten Bedingungen. Anwendung: Wo wird das MQ-500 eingesetzt? Das MQ-500 wird zur Messung eingehender PPFD-Messungen in Außenbereichen, Gewächshäusern, Wachstumskammern und Aquarien verwendet. Wie unterscheidet sich der MQ-500 von früheren Apogee Quantum-Sensoren? Der MQ-500 ist ein Vollspektrum-Quantensensor mit einem Spektralbereich von 389 bis 692 nm ± 5 nm. Diese verbesserte spektrale Empfindlichkeit dieses neuen Messgeräts erhöht die Genauigkeit von LED-Messungen im Vergleich zu unseren früheren Originalmodellen. Die Quantenmessgeräte der Apogee MQ-Serie sind für Stichprobenmessungen und die Berechnung des Tageslichtintegrals (DLI; Gesamtzahl der Photonen, die im Laufe eines Tages auf eine ebene Oberfläche auftreffen) durch die integrierte Protokollfunktion ausgelegt. Zur genauen Messung der auf eine horizontale Oberfläche auftreffenden PFFD muss der Sensor waagerecht sein. Zu diesem Zweck wird jedes MQ-Modell mit einer anderen Option zur Montage des Sensors auf einer horizontalen Ebene geliefert. Die Nivellierplatte AL-100 wird zur Verwendung mit dem MQ-500 empfohlen. Um die Montage an einem Querarm zu erleichtern, wird zur Verwendung mit dem AL-100 die Montagehalterung AM-110 empfohlen. Das Zubehörteil AM-320 Salzwasser resistenter Sensorstab enthält eine Montagehalterung am Ende eines 40-Zoll-Glasfaserstabes und ist gut für den Einsatz in Salzwasser geeignet. Der Stab ermöglicht es dem Benutzer, den Sensor in schwer zugänglichen Bereichen wie Aquarien zu platzieren. Inbetriebnahme und Messung Die Quantum-Messgeräte der MQ-Serie sind mit einer benutzerfreundlichen Schnittstelle ausgestattet, die schnelle und einfache Messungen ermöglicht. Um das Messgerät mit Strom zu versorgen, schieben Sie die mitgelieferte Batterie (CR2320) in den Batterieschacht, nachdem Sie das Batteriefach an der Rückseite des Messgeräts entfernt haben. Die positive Seite (mit einem "+"-Zeichen gekennzeichnet) sollte von der Leiterplatte des Messgeräts nach außen zeigen. Drücken Sie den Netzschalter, um die LCD-Anzeige zu aktivieren. Nach zwei Minuten ohne Aktivität kehrt das Messgerät in den Schlafmodus zurück und die Anzeige schaltet sich aus, um die Batterie zu schonen. Drücken Sie die Modus-Taste, um das Hauptmenü aufzurufen, in dem die manuelle oder automatische Protokollierung ausgewählt wird und in dem das Messgerät zurückgesetzt werden kann. Drücken Sie die Sample-Taste, um einen Messwert während manueller Messungen zu protokollieren. Drücken Sie die Aufwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. Drücken Sie die Abwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. Die LCD-Anzeige besteht aus der Gesamtzahl der protokollierten Messungen in der oberen rechten Ecke, dem Echtzeit-PPFD-Wert in der Mitte und den ausgewählten Menüpunkten am unteren Rand. Protokollierung: Um zwischen manueller oder automatischer Protokollierung zu wählen, drücken Sie einmal die Modus-Taste und verwenden Sie die Auf-/Ab-Tasten, um die entsprechende Auswahl zu treffen (SMPL oder LOG). Wenn der gewünschte Modus blinkt, drücken Sie den Modus-Knopf noch zweimal, um das Menü zu verlassen. Wenn Sie sich im SMPL-Modus befinden, drücken Sie die Sample-Taste, um bis zu 99 manuelle Messungen aufzuzeichnen (ein Zähler in der oberen rechten Ecke der LCD-Anzeige zeigt die Gesamtzahl der gespeicherten Messungen an). Wenn sich das Messgerät im LOG-Modus befindet, schaltet es sich ein und aus, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten bildet das Messgerät den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern und beginnt mit dem Überschreiben der ältesten Messung, sobald 99 Messungen vorliegen. Alle 48 gemittelten Messungen (über einen Zeitraum von 24 Stunden) speichert das Messgerät auch eine integrierte tägliche Gesamtsumme in Mol pro Quadratmeter pro Tag (mol m-2 d-1). Zurücksetzen: Um das Messgerät entweder im SMPL- oder LOG-Modus zurückzusetzen, drücken Sie die Modus-Taste dreimal (RUN sollte blinken) und drücken Sie dann bei gedrückter Ab-Taste die Modus-Taste einmal. Dadurch werden alle gespeicherten Messungen im Speicher gelöscht, jedoch nur für den gewählten Modus. Das heißt, die Durchführung eines Reset im SMPL-Modus löscht nur die manuellen Messungen, und die Durchführung eines Reset im LOG-Modus löscht nur die automatischen Messungen. Überprüfen/Downloaden von Daten: Jede der protokollierten Messungen im SMPL- oder LOG-Modus kann auf der LCD-Anzeige durch Drücken der Aufwärts/Abwärts-Tasten überprüft werden. Zum Verlassen und Zurückkehren zu den Echtzeit-Messwerten drücken Sie die Sample-Taste. Beachten Sie, dass die integrierten täglichen Gesamtwerte nicht über die LCD-Anzeige zugänglich sind und nur durch Herunterladen auf einen Computer betrachtet werden können. Für das Herunterladen der gespeicherten Messungen sind das Datentransfer-Kabel AC-100 und die Software (separat erhältlich) erforderlich. Das Messgerät gibt Daten unter Verwendung des UART-Protokolls aus und erfordert die Umwandlung des AC-100 von UART auf USB, so dass Standard-USB-Kabel nicht funktionieren. Installationsanweisungen und Software können von der Apogee-Websiteheruntergeladen werden. Eintaucheffekt-Korrekturfaktor Wenn ein Strahlungssensor in Wasser getaucht wird, wird mehr von der einfallenden Strahlung aus dem Diffusor zurückgestreut, als wenn sich der Sensor in Luft befindet (Smith, 1969; Tyler und Smith, 1970). Dieses Phänomen wird durch den Unterschied im Brechungsindex für Luft (1,00) und Wasser (1,33) verursacht und als Immersionseffekt bezeichnet. Ohne Korrektur für den Eintaucheffekt können im Freien kalibrierte Strahlungssensoren nur relative Werte unter Wasser liefern (Smith, 1969; Tyler und Smith, 1970). Korrekturfaktoren für den Eintaucheffekt können abgeleitet werden, indem Messungen in Luft und in mehreren Wassertiefen bei konstantem Abstand von einer Lampe in einer kontrollierten Laborumgebung durchgeführt werden. Die Quantum-Sensoren der Serie Apogee SQ-500 haben einen Eintaucheffekt-Korrekturfaktor von 1,32. Dieser Korrekturfaktor sollte mit unter Wasser durchgeführten PPFD-Messungen multipliziert werden, um eine genaue PPFD zu erhalten. Weitere Informationen über Messungen unter Wasser und den Eintaucheffekt finden Sie auf der Apogee-Webseite. Technische Daten: Abmessungen (LxBxH): 126 x 70 x 24 mm Messbereich: 0 bis 4000 µmol mˉ² sˉ¹ Spektralbereich: 389 bis 692 nm ± 5 nm (Wellenlängen, bei denen die Reaktionszeit mehr als 50 % des Maximums beträgt) Langzeit-Abweichung (Instabilität): Weniger als 2 % pro Jahr Reaktionszeit: Weniger als 1 ms Spektrale Selektivität: Weniger als 10 % von 412 bis 682 nm ± 5 nm Sensorabmessungen: 24 mm Durchmesser, 37 mm Höhe Kabel: 2 m isolierte, verseilte Zweidrahtleitung mit Santopren-Gummimantel (hohe Wasserbeständigkeit, hohe UV-Stabilität, Kälteflexibilität), zusätzliches Kabel erhältlich.
Apogee MQ-210X Underwater Quantum-Meter
Sorgen Sie für das richtige Licht für die Unterwasser - Photosynthese Photosynthetische Strahlung ist für das Wachstum von photosynthetischen Organismen wie Korallen essentiell. Der Wellenlängenbereich von 400 bis 700 nm ist PAR (photosynthetisch aktive Strahlung) oder PPFD (photosynthetische Photonenflussdichte). Apogee-Quanten/PAR-Sensoren sind darauf kalibriert, die Anzahl der Photonen des Lichts in diesem Bereich zu messen. Funktionsweise PAR (photosynthetisch aktive Strahlung) ist eine für die Photosynthese erforderliche Energiequelle, die durch Photonen im Wellenlängenbereich von 400 bis 700 nm erzeugt wird. Die Energiequelle, PAR, wird in PPFD-Einheiten (Photosynthetic Photon Flux Density) ausgedrückt, μmol m-2 s-1. PAR kann sowohl aus Sonnenlicht als auch aus elektrischen Lichtquellen gemessen werden, um sicherzustellen, dass Korallen das richtige Licht oder die richtigen Photonen für eine optimale Gesundheit erhalten. Der PAR-Bedarf von Korallen variiert stark aufgrund der unterschiedlichen Tiefen und Wasserbedingungen, in denen sie von Natur aus vorkommen. Informationen über spezifische Korallen-PAR-Anforderungen erhalten Sie, wenn Sie einen professionellen Aquarianer fragen, der sich in einem lokalen Riff-Verein engagiert, und durch Beiträge wie Photosynthese und Photoadaptation von Sanjay Joshi. Apogee Unterwasser-Quantum/PAR-Messgeräte und -Sensoren messen die PAR-Werte eines Aquariums sehr genau, um ein besseres Verständnis der Aquarienbeleuchtung zu erhalten. Vollspektrum Sensor Verfügt über einen verbesserten Messdetektor, der hervorragende Messungen unter allen Lichtquellen, einschließlich LEDs, direkt nach dem Auspacken liefert. Der Vollspektrum Quantum-Sensor hat einen Spektralbereich von 389 bis 692 nm ± 5 nm. Der Sensor ist mit einem Handmessgerät mit Digitalanzeige (MQ-510), mit USB-Übertragung und kundenspezifischer Software (SQ-520), sowie mit mehreren Analogausgängen zur Verwendung mit einem Datenlogger oder Voltmeter erhältlich. Original Sensor Eine kostengünstigere Option, die für alle Lichtquellen hervorragend geeignet ist, mit Ausnahme der meisten LEDs, bei denen Korrekturfaktoren nach der Messung angewendet werden müssen, um genaue Messwerte zu erzielen. Der Original Quantum-Sensor hat einen Spektralbereich von 410 bis 655 nm. Der Sensor ist mit einem Handmessgerät mit Digitalanzeige (MQ-210) und mehreren Analogausgängen zur Verwendung mit einem Datenlogger oder Voltmeter erhältlich. Bereit für den Unterwassereinsatz Alle apogee Unterwasser-Quantenmessgeräte und -Sensoren (MQ-210 und -510 sowie SQ-420 und -520) korrigieren automatisch den Eintaucheffekt oder haben eine Eintaucheinstellung, so dass der Benutzer direkt aus der Verpackung heraus ausgezeichnete Unterwassermessungen durchführen kann. Die Sensoren verfügen über einen wasserdichten Sensorkopf, der fest vergossen ist, um eine vollständige Abdichtung zu gewährleisten und sicherzustellen, dass er keine Hohlräume für das Eindringen von Wasser aufweist und so Messfehler verursachen kann. PAR Messungen unter Wasser Quantum-Sensoren werden zunehmend zur Messung der photosynthetischen Photonenflussdichte (PPFD, Einheiten von µmol m-2 s-1) unter Wasser verwendet, was für biologische, chemische und physikalische Prozesse in natürlichen Gewässern und in Aquarien wichtig ist. Wenn ein Quantum-Sensor, der nicht unter Wasser kalibriert wurde, für Messungen unter Wasser verwendet wird, zeigt der Sensor niedrige Werte an. Dieses Phänomen wird als Immersionseffekt bezeichnet und tritt auf, weil der Lichtbrechungsindex von Wasser (1,33) größer ist als außerhalb des Wassers (1,00). Der höhere Lichtbrechungsindex von Wasser bewirkt, dass im Wasser mehr Licht vom Sensor zurückgestreut (oder reflektiert) wird als bei Außenmessungen (Smith, 1969; Tyler und Smith, 1970). Je mehr Licht reflektiert wird, desto weniger Licht wird durch den Diffusor zum Detektor durchgelassen, was dazu führt, dass der Sensor einen niedrigen Wert anzeigt. Wenn dieser Effekt nicht korrigiert wird, sind Messungen unter Wasser nur relativ, was es schwierig macht, Licht in verschiedenen Umgebungen zu vergleichen. Der Vollspektrum Quantum-Sensor von Apogee (Modell SQ-500) ist im Vergleich zum Original Quantum-Sensor (Modell SQ-120) im Spektrum genauer, aber die einzigartige Optik (hauptsächlich die Form) bewirkt, dass der Eintaucheffekt bei dem neuen Sensor größer ist. Unterwasser-PAR-Messungen, die mit einem Vollspektrumsensor gesammelt wurden, können durch Multiplikation mit 1,32 korrigiert werden; Messungen, die mit einem Original Apogee-Sensor gesammelt wurden, sollten mit 1,08* multipliziert werden. Die Unterwasser-Quantenmessgeräte MQ-210 und MQ-510 wenden den Eintaucheffekt-Korrekturfaktor bereits über die Firmware des Messgeräts auf die Messwerte an. Zusätzlich verfügen die Sensoren SQ-420 und SQ-520 über eine "Eintaucheinstellung", die den Eintaucheffekt-Korrekturfaktor über die ApogeeConnect-Software auf die Sensormesswerte anwendet. Diese Sensoren benötigen keine Korrekturen nach der Messung. Funktion zur Datenprotokollierung Die Messgeräte MQ-210 und -510 zeichnen bis zu 99 manuelle Messungen auf. Im Erfassungsmodus führt das Messgerät alle 30 Sekunden eine Messung durch. Alle 30 Minuten führt das Messgerät einen Mittelwert der sechzig 30-Sekunden-Messungen durch und zeichnet den gemittelten Wert auf. Das Messgerät kann bis zu 99 Mittelwerte speichern. Die USB-Sensoren SQ-420 und -520 verfügen über einen internen Speicher, der 10.000 vom Benutzer spezifizierte periodische Messungen speichern kann, die auf einen Computer übertragen werden können, die integrierte Tagessumme kann jedoch nur durch Herunterladen der Daten auf einen Computer eingesehen werden. Das Herunterladen der Daten auf einen Computer erfordert das Datentransfer-Kabel AC-100 (ein Standard-USB-Kabel funktioniert nicht) und die Apogee-AMS-Software. Typische Anwendungen PPFD-Messungen über Pflanzenüberdachungen in Außenbereichen, Gewächshäusern und Wachstumskammern sowie reflektierte oder unter Überdachungen (durchgelassene) PPFD-Messungen in den gleichen Umgebungen. Quantensensoren werden auch zur Messung der PPFD in aquatischen Umgebungen, einschließlich Salzwasseraquarien, in denen Korallen gezüchtet werden, verwendet. Befestigung Die Solar-Montagehalterung AL-120 mit Nivellierplatte erleichtert die Montage des Sensors an einem Mast oder Rohr. Die Nivellierplatte für Solarfühler AL-100dient zum Ausgleich des Sensors, wenn er auf einer ebenen Fläche sitzt oder an einer Oberfläche montiert wird. Anwendung: Die Quantenmessgeräte der MQ-Serie sind mit einer benutzerfreundlichen Bedienungsoberfläche ausgestattet, die schnelle und einfache Messungen ermöglicht. Um das Messgerät mit Strom zu versorgen, schieben Sie die mitgelieferte Batterie (CR2320) in den Batterieschacht, nachdem Sie den Batteriefachdeckel von der Rückseite des Messgeräts entfernt haben. Die positive Seite (mit einem "+"-Zeichen gekennzeichnet) sollte von der Platine des Messgeräts nach außen zeigen. 1. Drücken Sie den Ein/Aus-Schalter, um die LCD-Anzeige zu aktivieren. Nach zwei Minuten ohne Aktivität kehrt das Messgerät in den Schlafmodus zurück und die Anzeige schaltet sich aus, um die Batterie zu schonen. 2 Drücken Sie die Mode-Taste, um das Hauptmenü aufzurufen, in dem die manuelle oder automatische Protokollierung ausgewählt wird und in dem das Messgerät zurückgesetzt werden kann. 3. Drücken Sie die Sample-Taste, um einen Messwert während manueller Messungen zu protokollieren. 4. Drücken Sie die Aufwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. 5. Drücken Sie die Abwärtstaste, um im Hauptmenü eine Auswahl zu treffen. Diese Taste wird auch verwendet, um die protokollierten Messungen auf der LCD-Anzeige anzuzeigen und durch sie zu blättern. Die LCD-Anzeige besteht aus der Gesamtzahl der protokollierten Messungen in der oberen rechten Ecke, dem Echtzeit-PPFD-Wert in der Mitte und den ausgewählten Menüpunkten am unteren Rand. Kalibrierung: Um zwischen Sonnenlicht- und elektrischer Lichtkalibrierung zu wählen, drücken Sie einmal auf die Modus-Taste und verwenden Sie die Auf-/Ab-Tasten, um die entsprechende Auswahl zu treffen (SUN oder ELEC). Wenn der gewünschte Modus blinkt, drücken Sie die Mode-Taste drei weitere Male, um das Menü zu verlassen. Protokollierung: Um zwischen manueller oder automatischer Protokollierung zu wählen, drücken Sie zweimal die Mode-Taste und verwenden Sie die Aufwärts/Abwärts-Tasten, um die entsprechende Auswahl zu treffen (SMPL oder LOG). Wenn der gewünschte Modus blinkt, drücken Sie die Mode-Taste noch zweimal, um das Menü zu verlassen. Wenn Sie sich im SMPL-Modus befinden, drücken Sie die Sample-Taste, um bis zu 99 manuelle Messungen aufzuzeichnen (ein Zähler in der oberen rechten Ecke der LCD-Anzeige zeigt die Gesamtzahl der gespeicherten Messungen an). Wenn sich das Messgerät im LOG-Modus befindet, schaltet es sich ein und aus, um alle 30 Sekunden eine Messung durchzuführen. Alle 30 Minuten bildet das Messgerät den Mittelwert der sechzig 30-Sekunden-Messungen und zeichnet den gemittelten Wert im Speicher auf. Das Messgerät kann bis zu 99 Mittelwerte speichern und beginnt mit dem Überschreiben der ältesten Messung, sobald 99 Messungen vorliegen. Alle 48 gemittelten Messungen (über einen Zeitraum von 24 Stunden) speichert das Messgerät auch eine integrierte tägliche Gesamtsumme in Mol pro Quadratmeter pro Tag (mol m-2 d-1). Zurücksetzen: Um das Messgerät entweder im SMPL- oder LOG-Modus zurückzusetzen, drücken Sie die Mode-Taste dreimal (RUN sollte blinken) und drücken Sie dann bei gedrückter Ab-Taste die Mode-Taste einmal. Dadurch werden alle gespeicherten Messungen im Speicher gelöscht, jedoch nur für den gewählten Modus. Das heißt, die Durchführung eines Reset im SMPL-Modus löscht nur die manuellen Messungen, und die Durchführung eines Reset im LOG-Modus löscht nur die automatischen Messungen. Überprüfen/Downloaden von Daten: Jede der protokollierten Messungen im SMPL- oder LOG-Modus kann auf der LCD-Anzeige durch Drücken der Aufwärts/Abwärts-Tasten überprüft werden. Zum Verlassen und Zurückkehren zu den Echtzeit-Messwerten drücken Sie die Sample-Taste. Beachten Sie, dass die integrierten täglichen Gesamtwerte nicht über die LCD-Anzeige zugänglich sind und nur durch Herunterladen auf einen Computer betrachtet werden können. Für das Herunterladen der gespeicherten Messungen sind das Datentransfer-Kabel AC-100 und die Software (separat erhältlich) erforderlich. Das Messgerät gibt Daten unter Verwendung des UART-Protokolls aus und benötigt das AC-100 zur Umwandlung von UART in USB, weshalb Standard-USB-Kabel nicht funktionieren. Anleitungen für die Einrichtung und Software können hier von der Apogee-Website heruntergeladen werden. Technische Daten: Abmessungen (LxBxH): 126 x 70 x 24 mm Spektralbereich: 410 to 655 nm Langzeit-Abweichung (Instabilität): Weniger als 2 % pro Jahr Reaktionszeit: Weniger als 1 ms Sensorabmessungen: 24 mm Durchmesser, 33 mm Höhe Kabel: 2 m isolierte, verseilte Zweidrahtleitung mit TPR Ummantelung (hohe Wasserbeständigkeit, hohe UV-Stabilität, Flexibilität bei Kälte).
ITC PARwise Belichtungsmessgerät

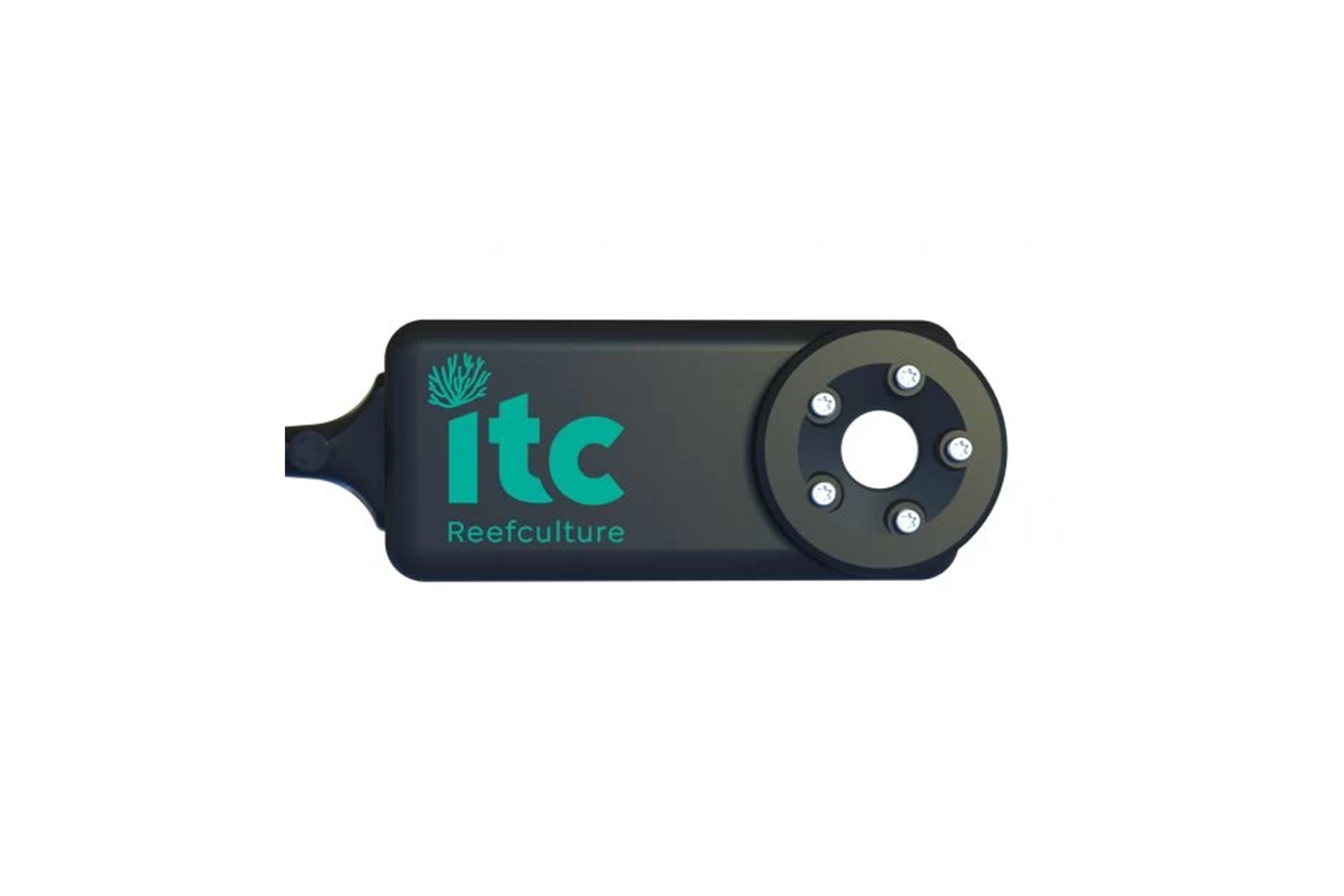

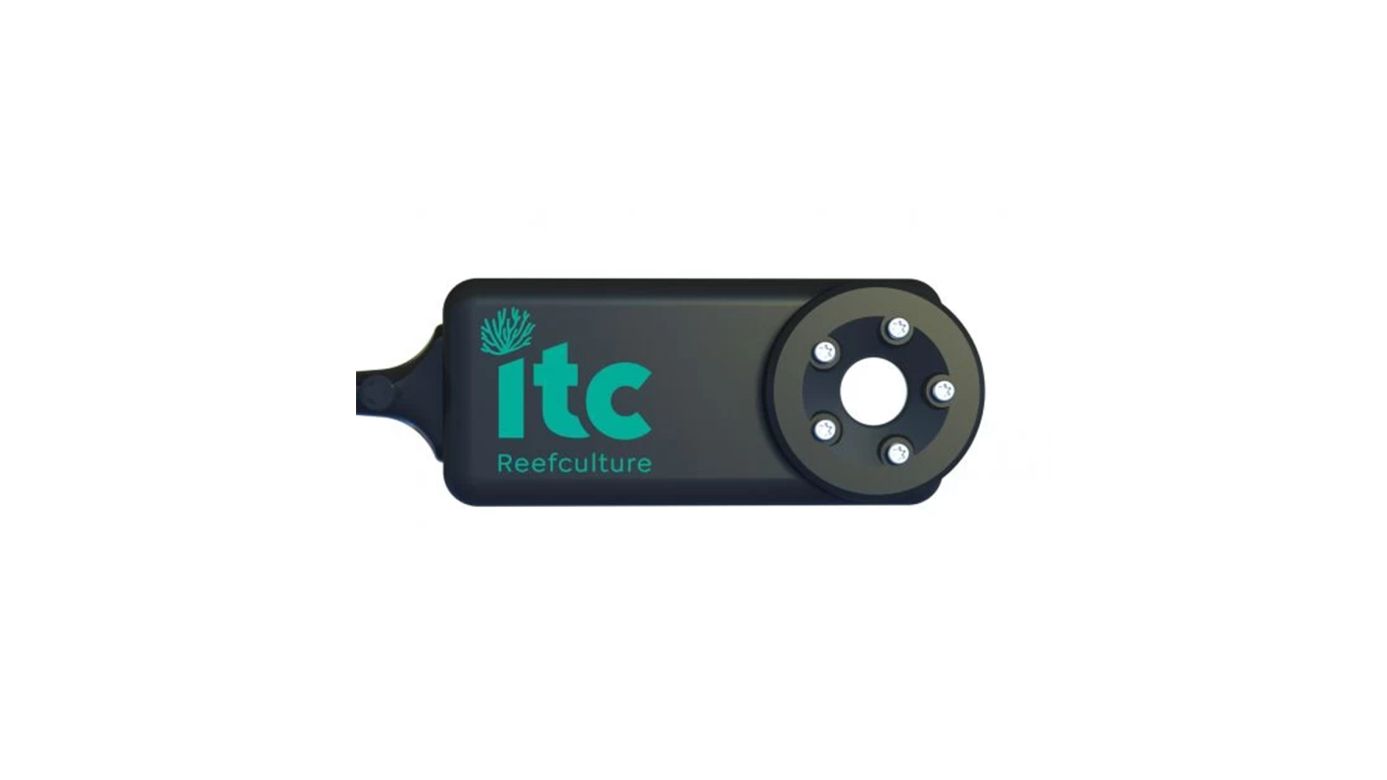

PARwise ermöglicht es Ihnen, die richtigen Entscheidungen über Ihre Beleuchtungseinstellungen zu treffen, sei es Helligkeit, Farbe (Spektrum) oder Fotoperiode Perfekte Wachstumsraten brauchen drei Dinge: Die richtigen Wellenlängen, die richtige Lichtintensität und beides für die richtige Zeit. Licht verändert sich mit Tiefe und Klarheit, ebenso wie die Bedürfnisse von Pflanzen und Tieren. Leider ist das menschliche Auge nicht besonders gut darin, Lichtverhältnisse und Farben zu verstehen. PARwise ist ein einfach zu bedienender Belichtungsmesser, der Ihnen ein tiefes Verständnis Ihrer Beleuchtung vermittelt und Ihnen hilft, diese perfekt einzustellen. PARwise ist ein einzigartiges Belichtungsmessgerät mit der Fähigkeit, das Spektrum zu messen. Es kann unter Wasser verwendet werden und hat auch einen speziellen Modus für Messungen in der Luft. Es gibt Ihnen alle relevanten Beleuchtungsmessungen, die erforderlich sind, um fundierte Entscheidungen über Ihre Lichteinstellungen und Ihre Fotoperiode zu treffen. PARwise misst 'PAR' (PPFD – Photosynthetic Photon Flux Density μMol/m2/S, Kelvin (Farbtemperatur), LUX, Spectrum, DLI (Daily Light Integral), Peak Wavelength, Farbton (als Farbe) PARwise verwendet ITCs herstellergebundene, intern hergestellte und entworfene optische Engine, die sich unter einem vom Benutzer austauschbaren Kosinuskorrektor befindet, um den spektralen Inhalt und die Menge des Lichts, das darauf trifft, gleichmäßig zu "lesen". ITC ermittelt dann die Ergebnisse an Bord in PARwise und sendet diese über USB an Ihr Gerät, um sie anzuzeigen. Die webbasierte App lädt automatisch auf Ihr Gerät (Windows, macOS, Android) herunter, wenn Sie sie zum ersten Mal verwenden, um Ihnen eine vollständige Offline-Nutzung zu ermöglichen. Enthalten ist ein kostenloses USB-C-Adapter für Android-Smartphones, Tablets und moderne Computer (Mac / PC), die keinen USB-Anschluss in voller Größe haben. Verbindet sich mit den meisten Dingen, wird aber leider keine Verbindung zu einem iOS-Gerät herstellen. Besuchen Sie die PARwise-Website zum ersten Mal online in einem Google Chrome-basierten Webbrowser und platzieren Sie den Sensor einfach neben Ihrem photosynthetischen Organismus wie einer Koralle oder Pflanze, um dann eine Messung vorzunehmen. Verwenden Sie die Pause-Taste auf dem Bildschirm, um den Messwert in dieser Position zu erfassen, notieren Sie ihn und referenzieren Sie Ihr Spektrum mit einer bekannten spektralen Ansprechkurve oder anderen Lichteinstellungen, die Sie kopieren oder einstellen möchten. Verwenden Sie DLI, um Ihre Tageslänge nach oben oder unten anzupassen und die gleiche Menge an Lichtenergie in 24 Stunden in das System zu bringen. Beispiele finden Sie im LEARN-Bereich auf der Website von ITC. Sie müssen nur einmal online sein, um die praktische Web-App in Ihren Chrome-basierten Browser herunterzuladen. Keine App-Installation oder Benutzerkonto erforderlich. Weitere Informationen hier: https://www.par-wise.com/
Apogee SQ-520 Full Spectrum Quantum Sensor (USB)

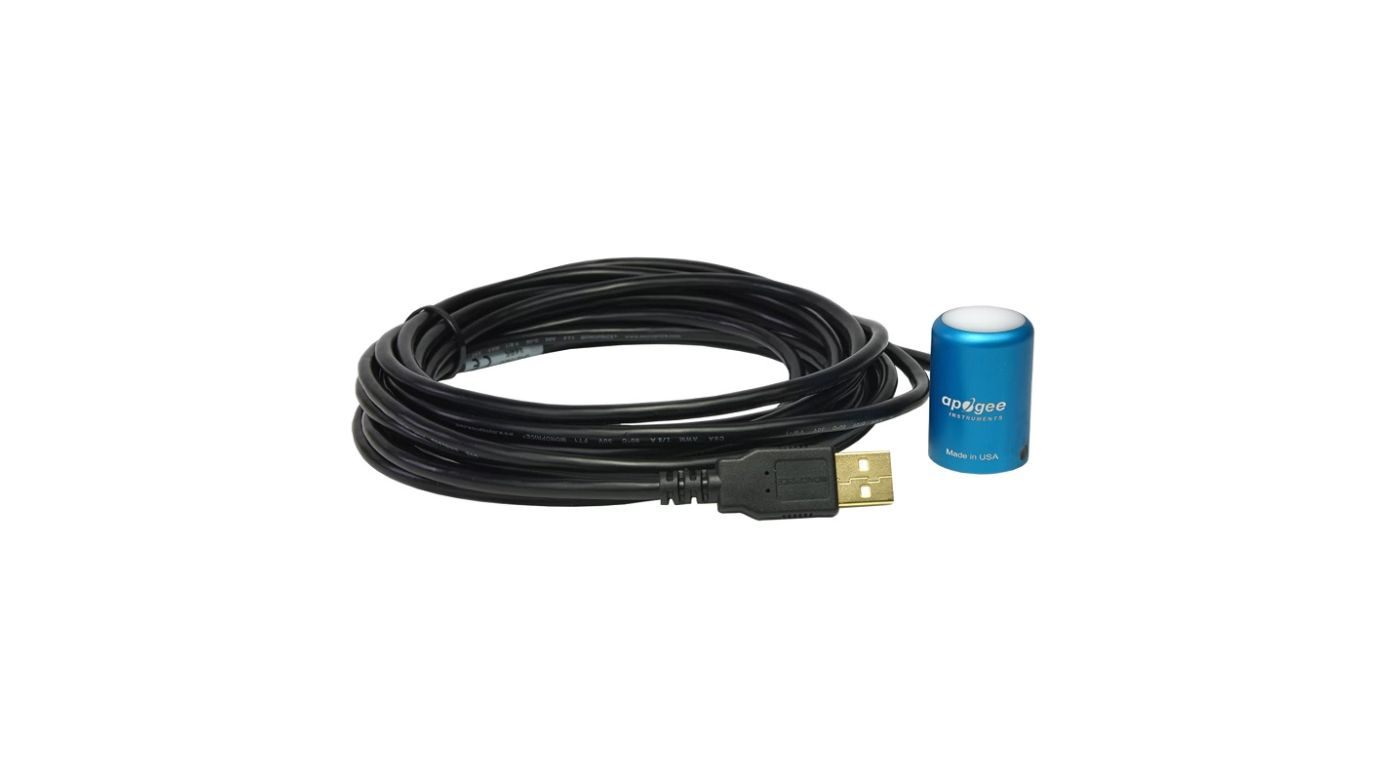

Grafiken und Datenaufzeichnungen in Echtzeit Der neue intelligente Vollspektrum-Quantum-Sensor SQ-520 kann über USB direkt an einen Computer (Windows oder macOS X) angeschlossen werden, um mit der mitgelieferten Software punktuelle Messungen durchzuführen oder Grafiken und Datenaufzeichnungen in Echtzeit PPFD zu erstellen. Der Sensor kann auch als eigenständiger PAR-Datenlogger fungieren, indem er einfach an die meisten Standard 5 V DC USB-Stromversorgungsstecker angeschlossen wird. Der interne Speicher im Kopf des Sensors kann 10.000 vom Benutzer ausgewählte periodische Messungen speichern, die zur Analyse als CSV-Datei auf einen Computer heruntergeladen werden können. Vollspektrum Quantum-Sensor Messen Sie die photosynthetisch aktive Strahlung, PAR, in µmol m-2 s-1. Die Quantum-Sensoren von Apogee Instruments bieten eine genaue und kostengünstige Messung der photosynthetisch aktiven Strahlung (PAR) von allen Lichtquellen, die für das Wachstum von Pflanzen und Korallen verwendet werden. Spektrale Antwort Der Vollspektrum Quantum-Sensor hat einen Spektralbereich von 389 bis 692 ± 5 nm. Die verbesserte spektrale Empfindlichkeit erhöht die Genauigkeit von LED-Messungen. Genaue, stabile Messungen Die Sensoren sind mit einer Kosinus-Korrektur versehen, um ihre Genauigkeit zu erhalten, wenn die Strahlung aus niedrigen Zenitwinkeln kommt. Die Sensoren messen PPFD mit einer Reaktionsgenauigkeit des Kosinus von ± 5 % bei 75° Zenitwinkel. Die aus mehreren replizierten Quantum-Sensoren in beschleunigten Alterungstests und unter Feldbedingungen ermittelte Langzeitinstabilität beträgt weniger als 2 % pro Jahr. Typische Anwendungen PPFD-Messungen über Pflanzenüberdachungen in Außenbereichen, Gewächshäusern und Wachstumskammern sowie reflektierte oder unter dem Blätterdach (durchgelassene) PPFD-Messungen in den gleichen Umgebungen. Quantum-Sensoren werden auch zur Messung der PPFD in aquatischen Umgebungen, einschließlich Salzwasseraquarien, in denen Korallen gezüchtet werden, verwendet. Robustes, selbstreinigendes Gehäuse Der patentierte kuppelförmige Sensorkopf (Diffusor und Gehäuse) erleichtert den Abfluss von Tau und Regen, um den Sensor sauber zu halten und Fehler durch Staub, der den Strahlungsweg blockiert, zu minimieren. Die Sensoren sind in einem robusten Gehäuse aus eloxiertem Aluminium untergebracht und die Elektronik ist vollständig vergossen. Ideal für Messungen im Freien und unter Wasser Apogee Quantum-Sensoren sind kalibriert, um absolute PPFD-Messungen im Freien durchzuführen. Die wasserdichten Sensoren können verwendet werden, um absolute PPFD-Messungen unter Wasser durchzuführen, indem ein Eintaucheffekt-Korrekturfaktor angewendet wird; die Sensoren SQ-420, SQ-520, MQ-210 und MQ-510 wenden den Korrekturfaktor bereits an. Einzelheiten zur Durchführung von Messungen unter Wasser finden Sie unter PAR-Messungen unter Wasser. Kalibrierung Um die Genauigkeit zu gewährleisten, wird jeder Sensor unter kontrollierten Bedingungen sorgfältig kalibriert und auf NIST-Referenzstandards rückgeführt. Die Vollspektrumsensoren sind für alle Lichtquellen vorkalibriert. Montage Die Solar-Montagehalterung AL-120 mit Nivellierplatte erleichtert die Montage des Sensors an einem Mast oder Rohr. Die Nivellierplatte für Solarsensoren AL-100 wurde entwickelt, um den Sensor zu nivellieren, während er auf einer ebenen Fläche steht oder an einer Oberfläche montiert wird. Ausgangs-Optionen Erhältlich als Option mit mehreren Analogausgängen, einschließlich 0 bis 40 mV, 0 bis 2,5 V und 0 bis 5 V. Zusätzlich ist ein digitaler "intelligenter" Sensor mit USB-Kommunikation und kundenspezifischer Software erhältlich, der direkt an einen Computer angeschlossen werden kann. Es sind auch Sensoren erhältlich, die an ein Handmessgerät mit Digitalanzeige angeschlossen sind. Hochwertiges Kabel Die Pigtail-Leitungssensoren verfügen über einen IP68-Kabelanschluss aus rostfreiem Stahl in Marine-Qualität etwa 30 cm vom Kopf entfernt, um das Entfernen des Sensors für Wartung und Neukalibrierung zu vereinfachen. Das Kabel besteht aus abgeschirmter, verdrillter Zweidrahtleitung mit einem TPR-Mantel für hohe Wasserbeständigkeit, UV-Stabilität und Flexibilität unter kalten Bedingungen. Anwendung: Bereitstellung und Installation Befestigen Sie den Sensor mit der mitgelieferten Nylon-Montageschraube an einer festen Oberfläche. Um auf eine horizontale Oberfläche auftreffendes PPFD genau zu messen, muss der Sensor waagerecht sein. Zu diesem Zweck wird eine Nivellierplatte vom Typ AL-100 von Apogee Instruments empfohlen. Um die Montage an einem Querarm zu erleichtern, wird eine Montagehalterung von Apogee Instruments Modell AM-110 empfohlen. Um den Azimutfehler zu minimieren, sollte der Sensor so montiert werden, dass das Kabel auf der Nordhalbkugel in Richtung Norden und auf der Südhalbkugel in Richtung Süden zeigt. Der Azimutfehler beträgt typischerweise weniger als 0,5 %, lässt sich aber durch die richtige Kabelausrichtung leicht minimieren. Zusätzlich zur Ausrichtung des Kabels zum nächstgelegenen Pol sollte der Sensor auch so montiert werden, dass Hindernisse (z.B. Stativ/Mast der Wetterstation oder andere Instrumente) den Sensor nicht abschatten. Nach der Montage sollte die grüne Kappe vom Sensor entfernt werden. Die grüne Kappe kann als Schutzabdeckung für den Sensor verwendet werden, wenn dieser nicht in Gebrauch ist. Kabelanschlüsse Apogee begann im März 2018 mit dem Verkauf von Inline-Kabelsteckverbindern an einigen drahtlosen Sensoren, um den Vorgang des Abnehmens von Sensoren aus Installationen zur Neukalibrierung zu vereinfachen (das gesamte Kabel muss nicht aus der Station entfernt und mit dem Sensor ausgeliefert werden). Die robusten M8-Steckverbinder haben die Schutzart IP68, bestehen aus korrosionsbeständigem Edelstahl in Marine-Qualität und sind für den erweiterten Einsatz unter rauen Umgebungsbedingungen ausgelegt. Anleitungen Stifte und Farben der Verkabelung: Alle Apogee-Stecker haben sechs Stifte, aber nicht alle Stifte werden für jeden Sensor verwendet. Es können auch unbenutzte Drahtfarben innerhalb des Kabels vorhanden sein. Um den Anschluss an ein Messgerät zu vereinfachen, werden die nicht verwendeten Farben der Pigtail-Anschlussdrähte entfernt. Wenn ein Ersatzkabel benötigt wird, wenden Sie sich bitte direkt an Apogee, um sicherzustellen, dass die richtige Pigtail-Konfiguration bestellt wird. Ausrichtung: Beim Wiederanschließen eines Sensors sorgen Pfeile auf dem Steckergehäuse und eine Ausrichtungskerbe für die richtige Ausrichtung. Eine Referenzkerbe im Inneren des Steckverbinders gewährleistet die korrekte Ausrichtung vor dem Festziehen. Unterbrechung der Verbindung über längere Zeiträume: Wenn Sie den Sensor für einen längeren Zeitraum von einer Installation trennen, schützen Sie die verbleibende Hälfte des Steckers, der sich noch auf der Station befindet, mit Isolierband oder einer anderen Methode vor Wasser und Schmutz. Wenn Sie Sensoren zur Neukalibrierung zurückschicken, schicken Sie nur den Teil des Kabels, der fest mit dem Sensor verbunden ist. Der Kabelabschnitt mit dem Pigtail ist nicht erforderlich. Festziehen: Die Anschlüsse sind so ausgelegt, dass sie nur mit den Fingern fest angezogen werden können. Im Inneren des Steckers befindet sich ein O-Ring, der bei Verwendung eines Schraubenschlüssels übermäßig zusammengedrückt werden kann. Achten Sie auf die Ausrichtung des Gewindes, um Querverschraubungen zu vermeiden. Beim vollständigen Festziehen können noch ein bis zwei Gewindegänge sichtbar sein. WARNUNG: Ziehen Sie den Connector nicht durch Verdrehen des schwarzen Kabels fest, sondern nur durch Verdrehen des Metall-Connectors. Inbetriebnahme und Messungen Schließen Sie den Sensor an ein Messgerät (Messgerät, Datenlogger, Controller) an, das in der Lage ist, ein Millivolt-Signal zu messen und anzuzeigen oder aufzuzeichnen (ein Eingangsmessbereich von etwa 0 bis 25 mV ist erforderlich, um den gesamten Bereich der PPFD von der Sonne abzudecken). Um die Messauflösung und das Signal-Rausch-Verhältnis zu maximieren, sollte der Eingangsmessbereich des Messgeräts eng mit dem Ausgangsbereich des Quantum-Sensors übereinstimmen. Schließen Sie den Sensor NICHT an eine Stromquelle an. Der Sensor ist selbstversorgend und das Anlegen einer Spannung wird den Sensor beschädigen. SEHR WICHTIG: Apogee änderte im März 2018 in Verbindung mit der Freigabe von Inline-Kabelsteckverbindern an einigen Sensoren alle Farben der Verkabelung unserer Bare-Lead-Sensoren. Um einen ordnungsgemäßen Anschluss an Ihr Datengerät zu gewährleisten, notieren Sie bitte Ihre Seriennummer oder, falls Ihr Sensor einen Edelstahlstecker 30 cm vom Sensorkopf entfernt hat, verwenden Sie die entsprechende Verkabelungskonfiguration aus dem Handbuch (als Download verfügbar). Sensor-Kalibrierung Die unverstärkten Apogee Vollspektrum Quantum-Sensoren, Modell SQ-500, haben einen Standard-PPFD-Kalibrierfaktor von exakt: 100,0 µmol m-2 s -1 pro mV Multiplizieren Sie diesen Kalibrierungsfaktor mit der gemessenen Spannung, um die Sensorausgabe in Einheiten von µmol m-2 s -1 in PPFD umzuwandeln: Kalibrierfaktor (100 µmol m-2 s -1 pro mV) * Sensorausgangssignal (mV) = PPFD (µmol m-2 s -1 ) 100 * 20 = 2000 Volles Sonnenlicht ergibt auf einer horizontalen Ebene an der Erdoberfläche eine PPFD von etwa 2000 µmol m-2 s -1 . Dies ergibt ein Ausgangssignal von 20 mV. Das Signal wird durch Multiplikation mit dem Kalibrierungsfaktor von 100,0 µmol m-2 s -1 pro mV in eine PPFD umgewandelt. Software und Installation Die aktuellste Version der ApogeeConnect Software kann hierheruntergeladen werden. Nach einem Doppelklick auf die Installationsdatei, müssen Sie nur den Nutzungsbedingungen zustimmen und auf "Weiter" klicken bis die Installation abgeschlossen ist. Optional können Sie den Installationspfad ändern, indem Sie auf "Change Install Location" klicken. Technische Daten: Gewicht: 100 g (mit 5 m Zuleitungsdraht) Spektralbereich: 389 bis 692 nm ± 5 nm (Wellenlängen, bei denen die Reaktionszeit mehr als 50 % des Maximums beträgt) Langzeit-Abweichung (Instabilität): Weniger als 2 % pro Jahr Reaktionszeit: Abgleich der Software im Sekundentakt Spektrale Selektivität: Weniger als 10 % von 412 bis 682 nm ± 5 nm Sensorabmessungen: 24 mm Durchmesser, 37 mm Höhe Kabel: USB-Kabel 4,5 m
